Gubbagropen - Etapp 1 - Bygge av kartongstomme
Det är nu det riktiga modellbygget sätter igång.
uppdaterad 21-12-26
En mycket stor del av arbetet med bygget görs i ritprogrammet under konstruktionssfasen. Kan kännas lite overkill, men när man kommer till det riktiga bygget är ju redan all mått på plats. Bara att skriva ut. limma, skära och montera ihop (även om det alltid behövs några korrigeringar ;-)
Klart att börja.
- Ark med 1 och 2mm kartong, 3M Photomount för att limma pappret på kartongen, brytbladskniv och skalpell
.
Från de tidigare skisserna gör jag en översiktsritning över byggnaden.
Där ritas all väggar in med rätt tjocklek och längd och med tanke på hur de skall fästas samman.
(Träs över i kors, limmas i spår etc och om det behövs någon extra del för att hålla samman konstruktionen utan lim.
Den här gången har jag satt namn och färgkodat alla delar redan från början
Då blir det lättare att hålla reda på hur tjock kartong delen skall limmas på och var den skall sitta vid montering. I det här komplexet blir det ju rätt många delar som kommer att likna varandra
.
Med måtten från översiktsritningen och de tidigare fasadskisserna ritas de olika väggytorna med namn och färgkoder.
De ljusgröna ytorna är markeringar för var stödbitarna skall placeras för att skapa extra monteringsspår på ytterväggarnas insida.
21-12-16
Här har en av stödskivorna limmats fast på väggen.
21-12-17

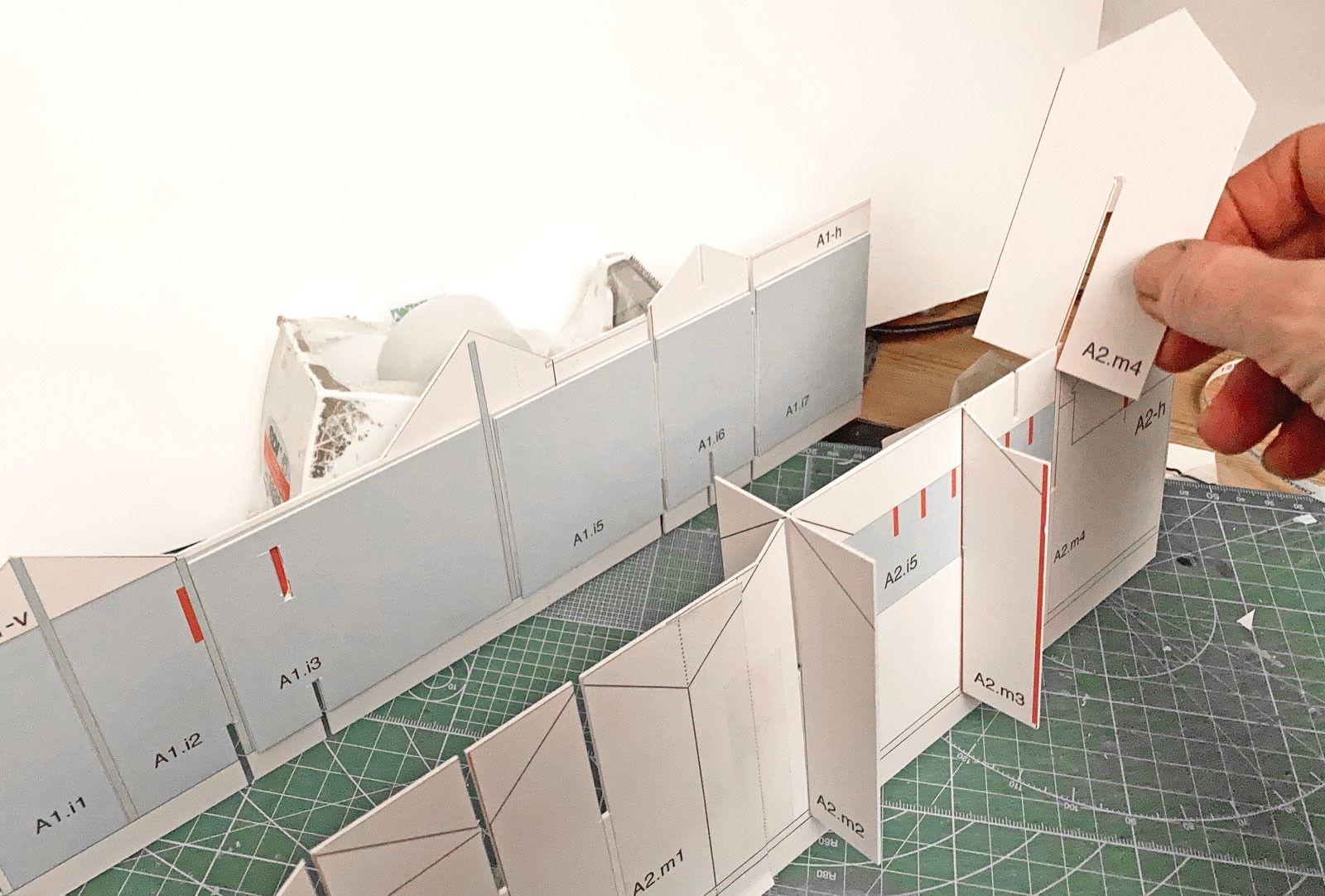

Stommarna är tänkta att sättas ihop på detta sätt med utskurna skåror där mellanväggarna flätas samman med
Första provmontering - Finn fel fel
Det blir alltid några fel vid första provet.
Feltänk vid konstruktionen,
Delar som fattas
Några mått som blivit fel.
Så tillbaka till ritbordet och justera. Bl.a. så behövde fler delar göras på 2mm kartong för att bli stabilare.
21-12-18

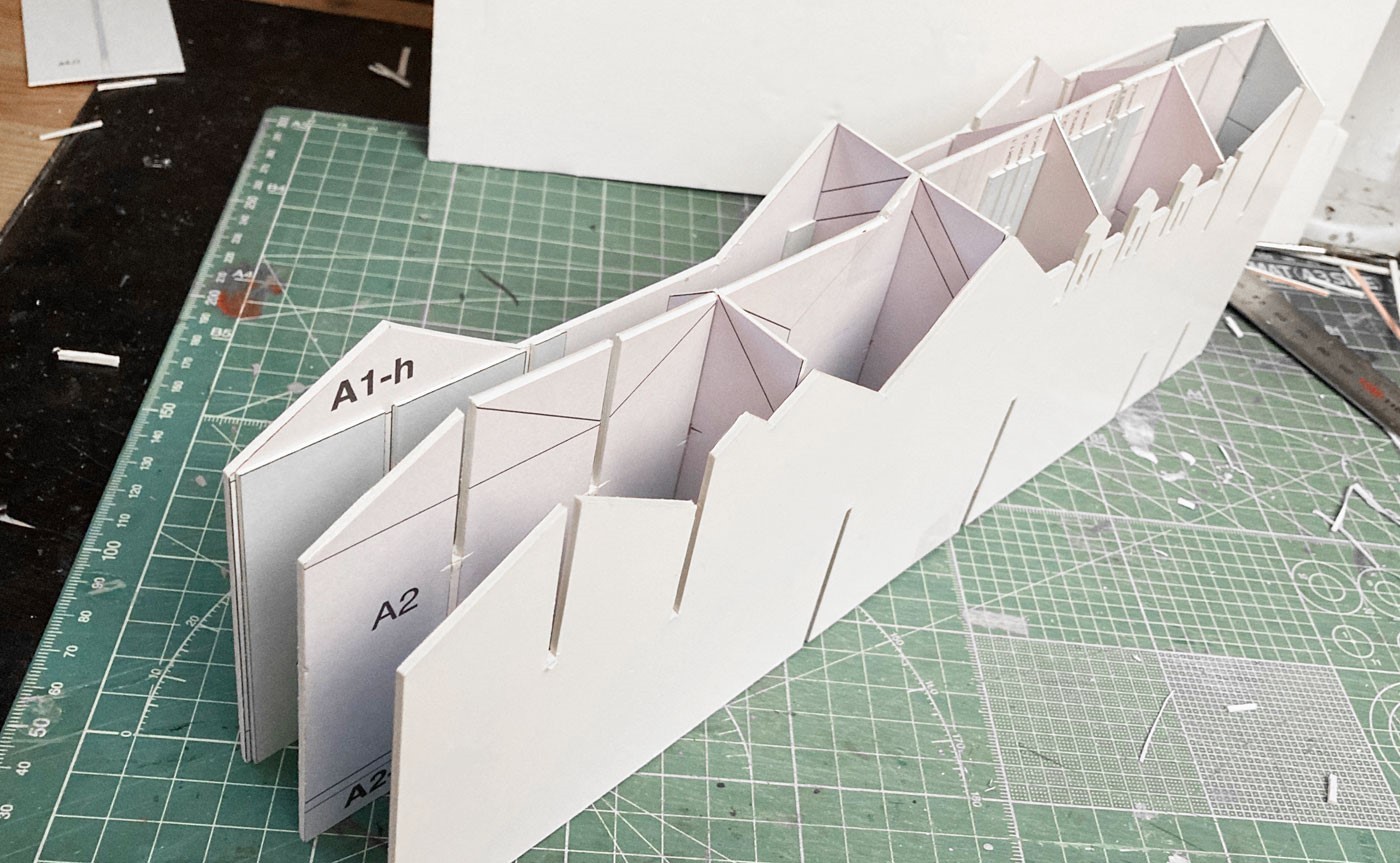

Efter justeringarna och byte till 2 mm kartong till ytterväggarna blev passformen riktigt bra.
Det här skeppet kallar jag för hus A under bygget.
Dags att skriva ut och limma delarna till hus B
Delarna till hus B passade direkt.
Nu är de båda huvudbyggnaderna löst monterade, utan lim. Delarna hålls ihop av "spantverket".
Nu fortsätter jag på samma sätt med de tre övriga skeppen.innan delarna sätts fast mer permanent.
Efter någon dags klipp-och-klistra med några mindre justeringar där jag tänkt fel i konstruktionen vid någrta hörn, så är alla delar till stommen klar..
Fortfarande löst sammansattta ifal det kommer att behövas fler justeringar när tak och fasadytor skall passas in.
