Mars 2023 - Modell av vattentorn vid Skultuna station


.

..


Vattentornen vid Skultuna station har legat vid bron över Svartån, c:a 400 meter väster om stationen.

Det första byggdes 1876 och ersattes 1918 av ett större torn i tegel. Det senare revs 1972.

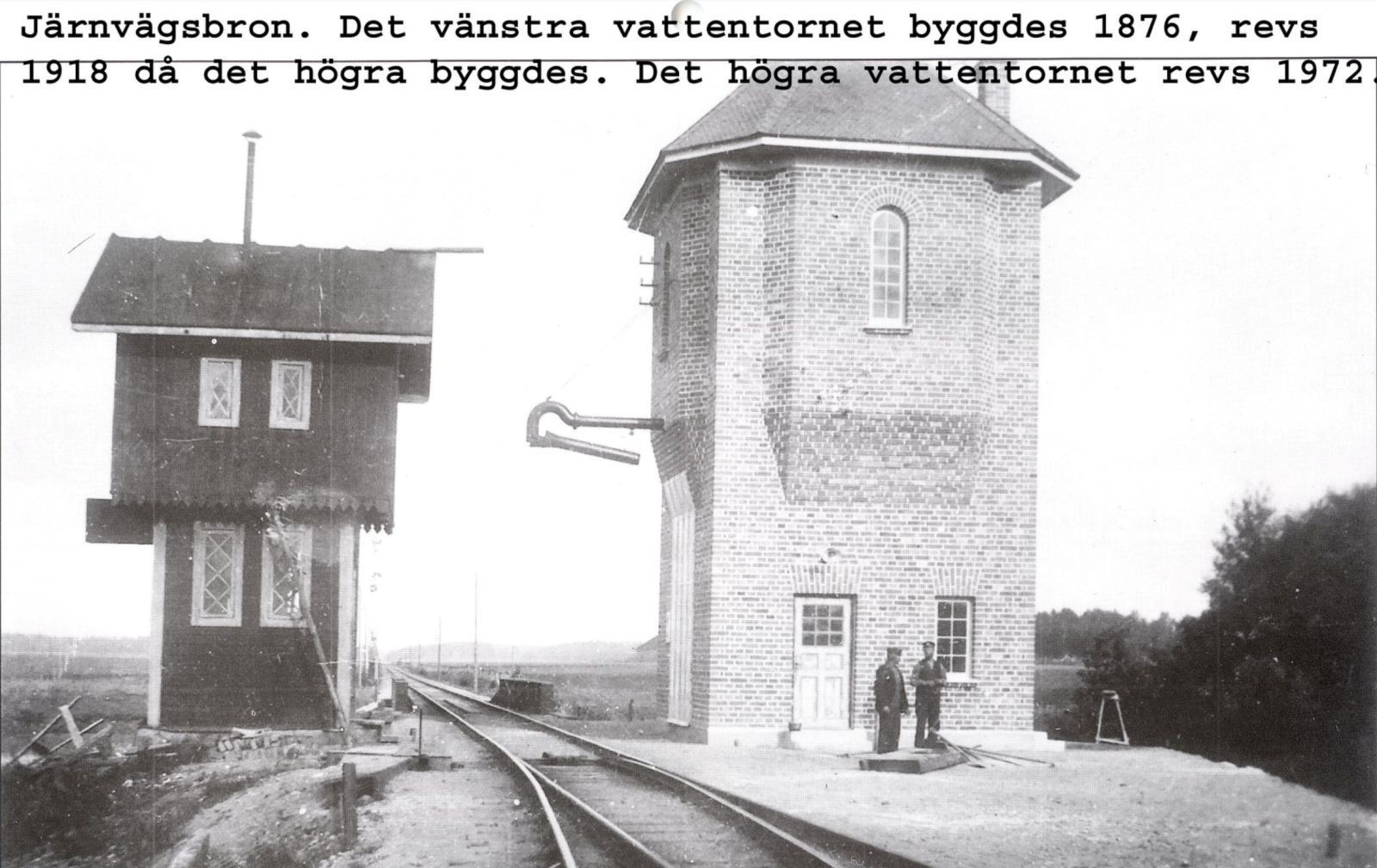

Det här fotot från Hembygdsföreningens arkiv visar södra och östra sidan av tegeltornet.Tyvärr har jag inte hittat något annat fotografi som visar tornet i sin helhet från de andra sidorna.



..


Nu får jag ändå gå till verket och gissa mig fram till hur tornet såg ut på baksidan ochhur skorstenen anslöt till tak och murverk.

Tack vare det tydligt tecknade tegelmönstret på fotot går det i alla fall att uppskatta måtten med reelativt stor noggrannhet.

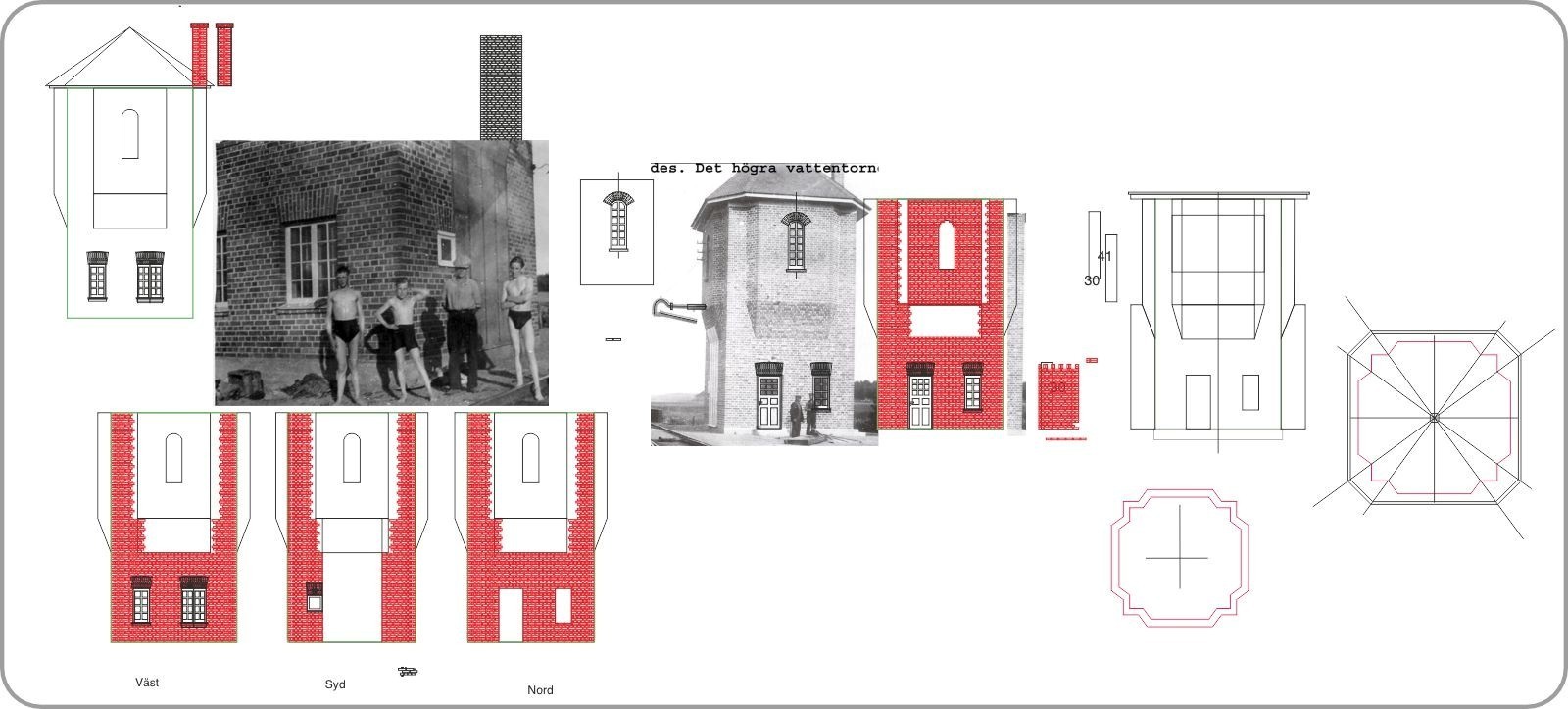

Byggnadens sidor med tegelmönster ritades upp i Corel Draw och exporterades till svg-format.



..


Filerna importerades sedan i Fusion 360 för att skapa en 3D-modell som där kompletterades med takdörrar. fönster ochh ett vattenpåfyllningsrör.

3D-modellen exporterades till stl-format och skickades via USB-sticka till skrivaren.



..



Det här var ett lagom omfattande byggprojekt.

Efter tre dagars ritarbete kunde jag låta skrivaren gå med förtsa utskriften över natten.

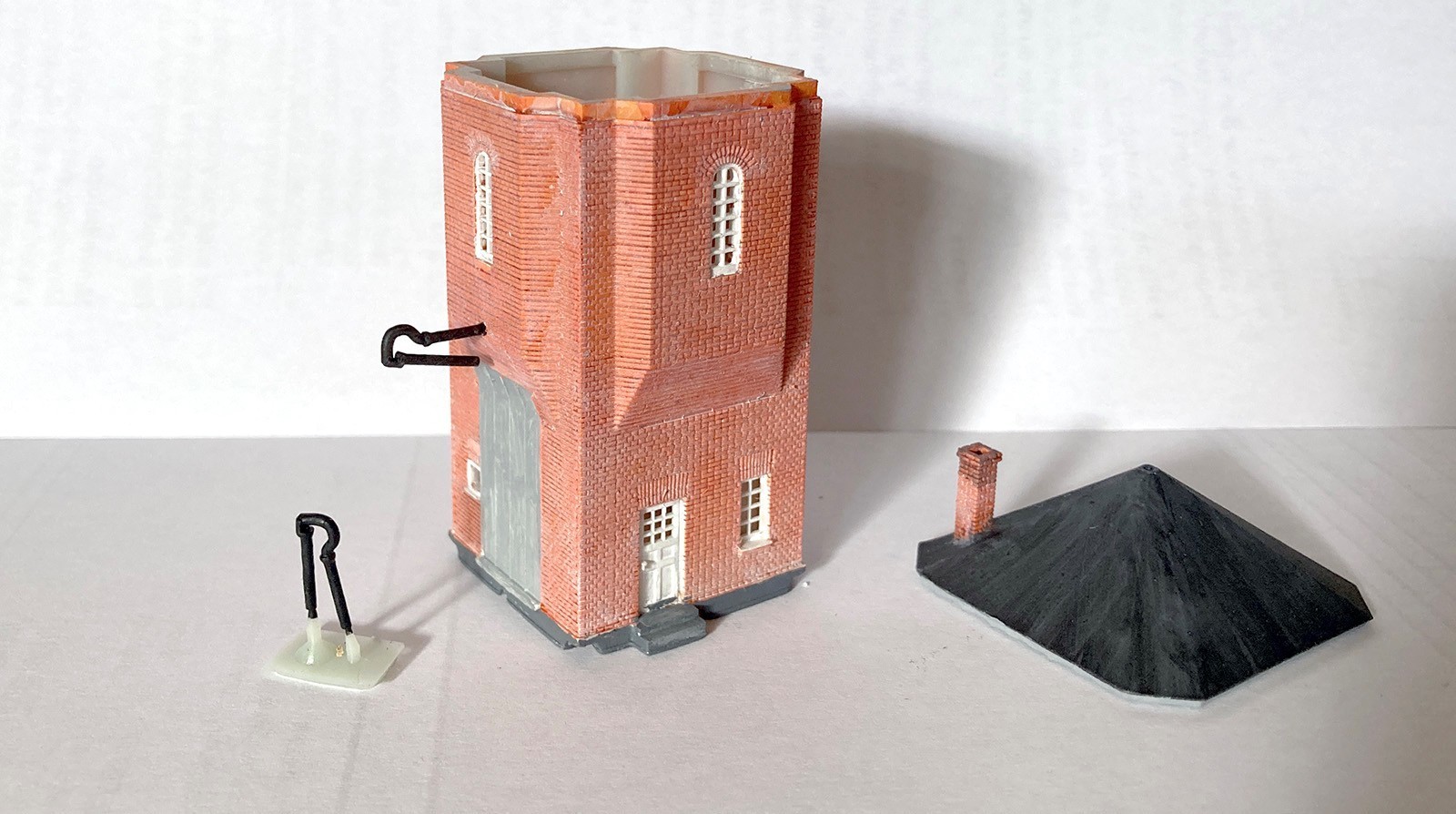

Lite överraskande blev samtliga tre delar bra redan vid första utskriften.

..



Så efter härdning och lite måleri kunde jag placera ut modellen i grönskan nere vid ån.


..



En bild i morgonljus
