Gubbagropen - Etapp 1ba - Tak och stommar
där metoden byts under bygget.
.
uppdaterad 22-03-24
Steg 1) - 22-01-19 - Inprovning med pappersmallar
2022-01-09 - Påbörjat inmätning av takytor.
Inmätning och prov med takytornas alla former och vinklar är bäst att spara tills stommen är sammansatt för att de skall passa på hur stommen blev, inte hur den i skalenligt i teorin skulle ha blivit.
Första steget är att mäta upp och klippa till provbitar i papper och sedan prova och justera dessa allt eftersom tills alla vinklar ser ut att passa.
Under tiden kan man upptäcka en del delar i stommen som inte riktigt blev som de skulle och man kan behöva justera och byta ut dessa under arbetets gång.
.
2022-01-17 -
Nästa steg är att föra över pappersskisserna på 1 mm kartong och prova in dessa, en takyta i taget, eftersom kartongens tjocklek påverkar passningen mot anliggande ytor
Det blir en del spill av alla kasserade provbitar
Snart runt hela kåken med underlagstaket.Återstår en del pill med frontespiserna i hörnet.....Sen är frågan hur jag ska täcka taket?
Med pappersutskrifter som fasaderna?
Köpta styrenplattor med olika plåtprofiler?
Egna 3D-utskrifter
Förmodligen blir det en kombination beroende på takstorlek och pålåttyp.
Steg 2) - 22-02-02 - Prov med nya ideér för att lägga taken.
2022-02-02 - Lite nya grepp för fortsättningen
Har tänkt till och kommer att rita takytorna för 3D-
printning för att få med de detaljer jag önskar, ränndalar, ventilationspipor och detaljerna med det slitna och lappade taket på en av byggnaderna.
Passar då också på att byta riktning och även ersätta kartongstommarna och försöka skriva ut dessa i samma stycke som taken.
.
Det skulle också kunna lösa ett par andra problem som jag funderat på utan att bli nöjd med alternativen.
Fasaderna har en karakteristisk dekorkant med tydlig relief i överkant.
Den skulle bli konstig i hörnen om man bara använde de släta ritade fasaderna
-- Och det skulle ha blivit mycket pill och inte bra om man försökte skära till smala (0,5mm) remsor och limma.
Med 3D-printning av hela huskroppen kan man bygga dekorkanten direkt i anslutning till takfoten och sedan skära till och limma fasadytan direkt nedanför.
.

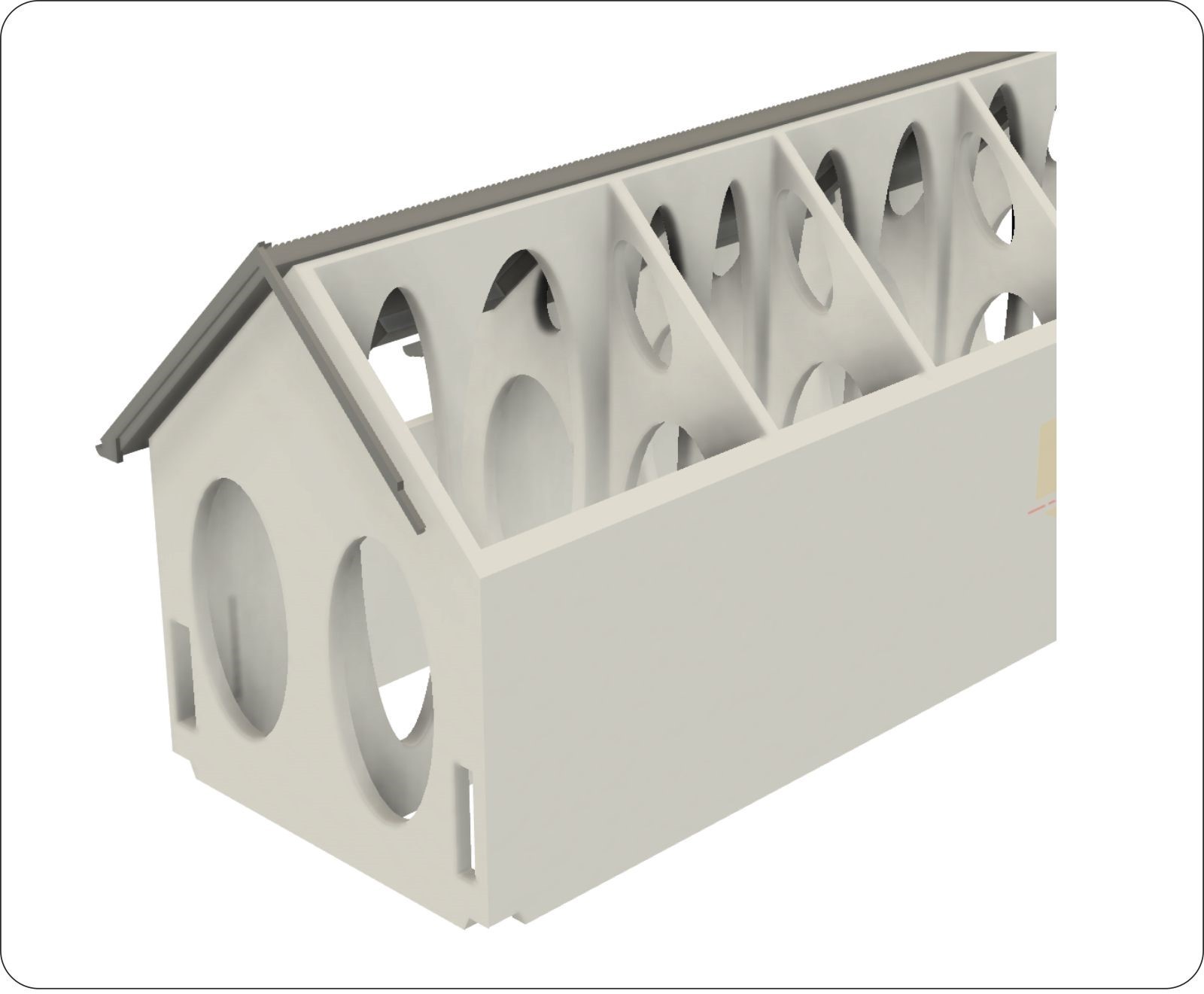

Så här skulle en byggnad kunna se ut på 3D-ritningen.
.

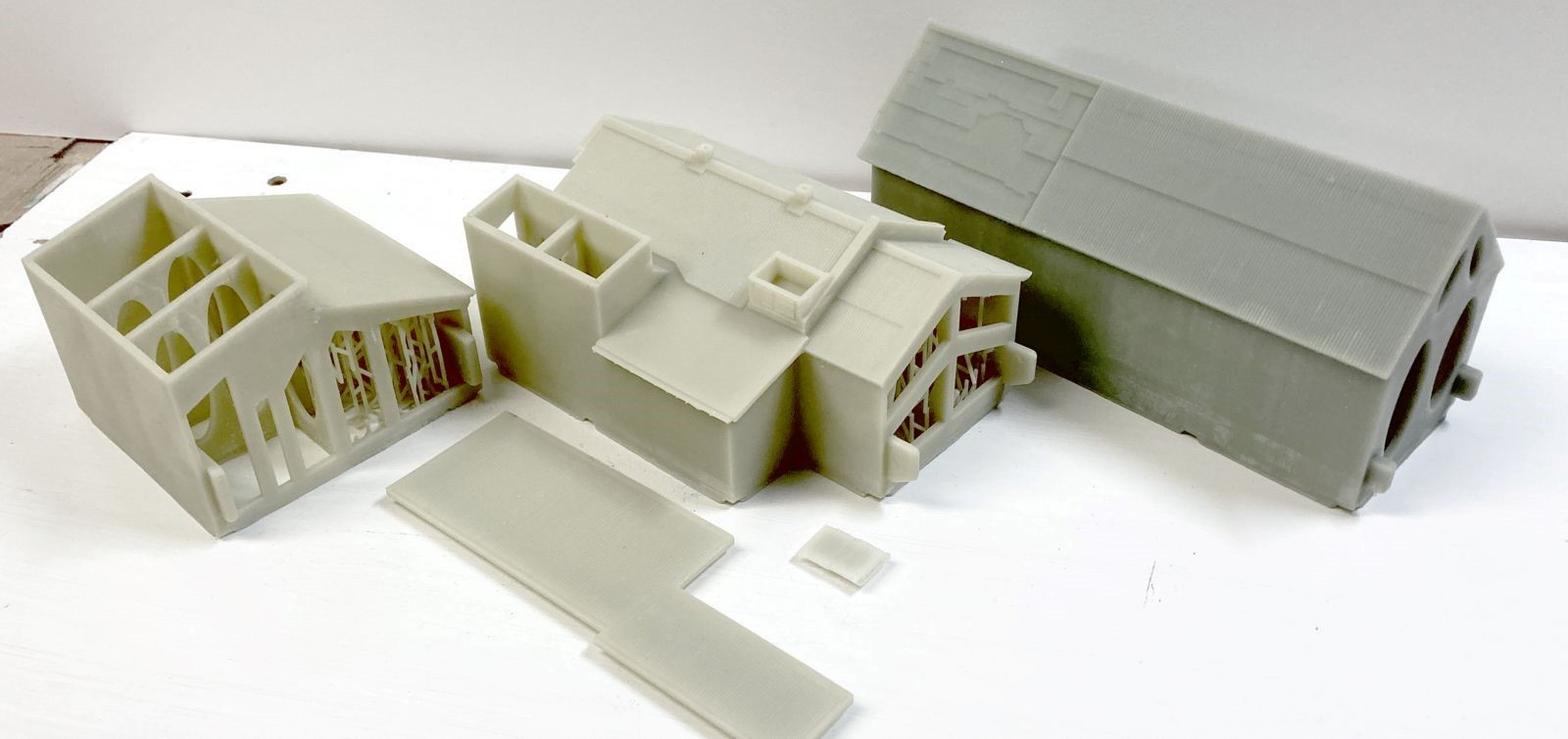

Skrivare och modeller behöver trimmas in innan rätt kombination för exponeringstider m.m. hittas.

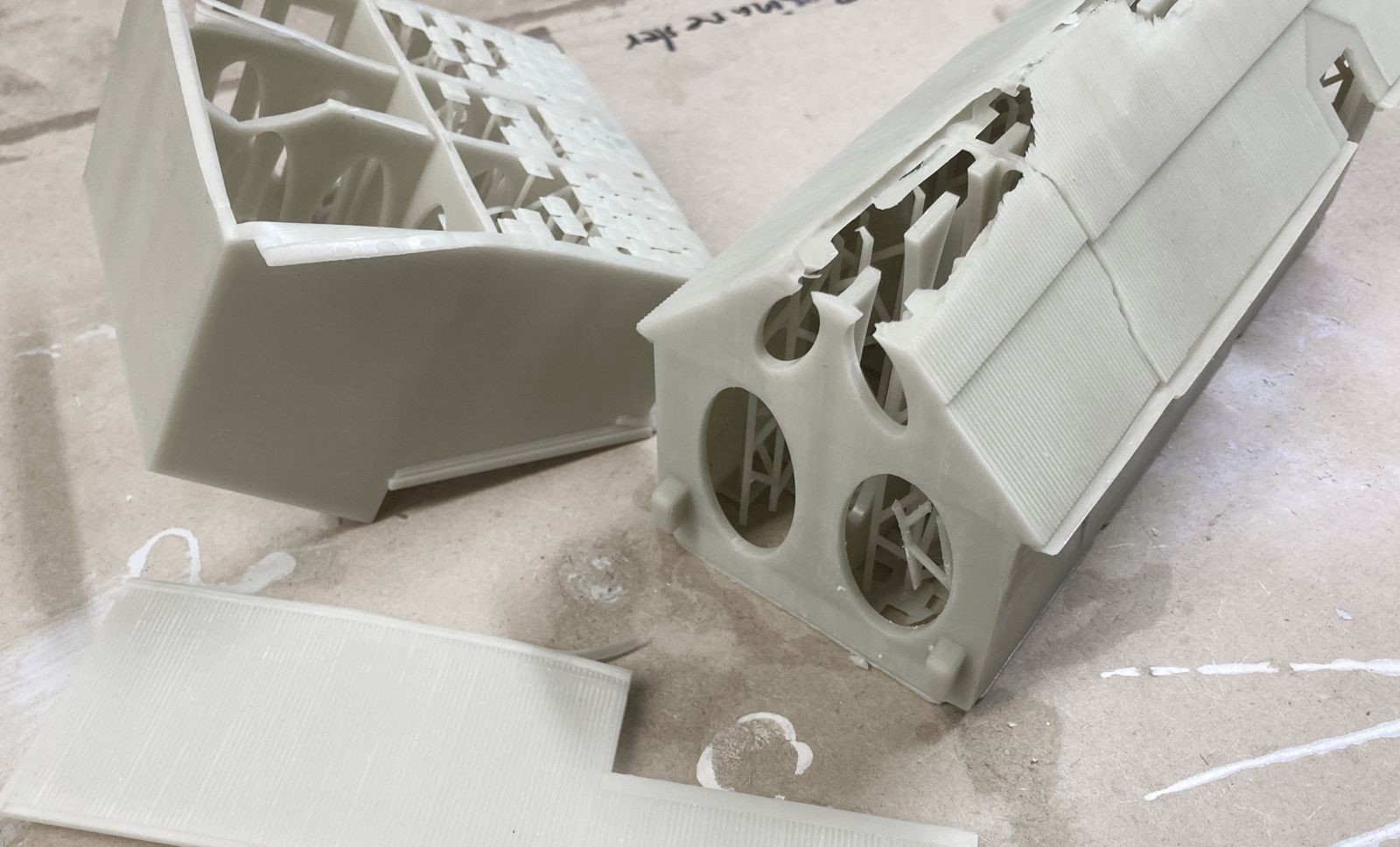

Taket och huset till vänster fick för lite exponering i startlagren och släppte delvis från plattan.
Och huset till höger hade perfekt exponering, men drabbades av att Snål-Olle inte fyllt på tillräckligt med resin i baljan.
Surt, det fattades bara någon centiliter.
.

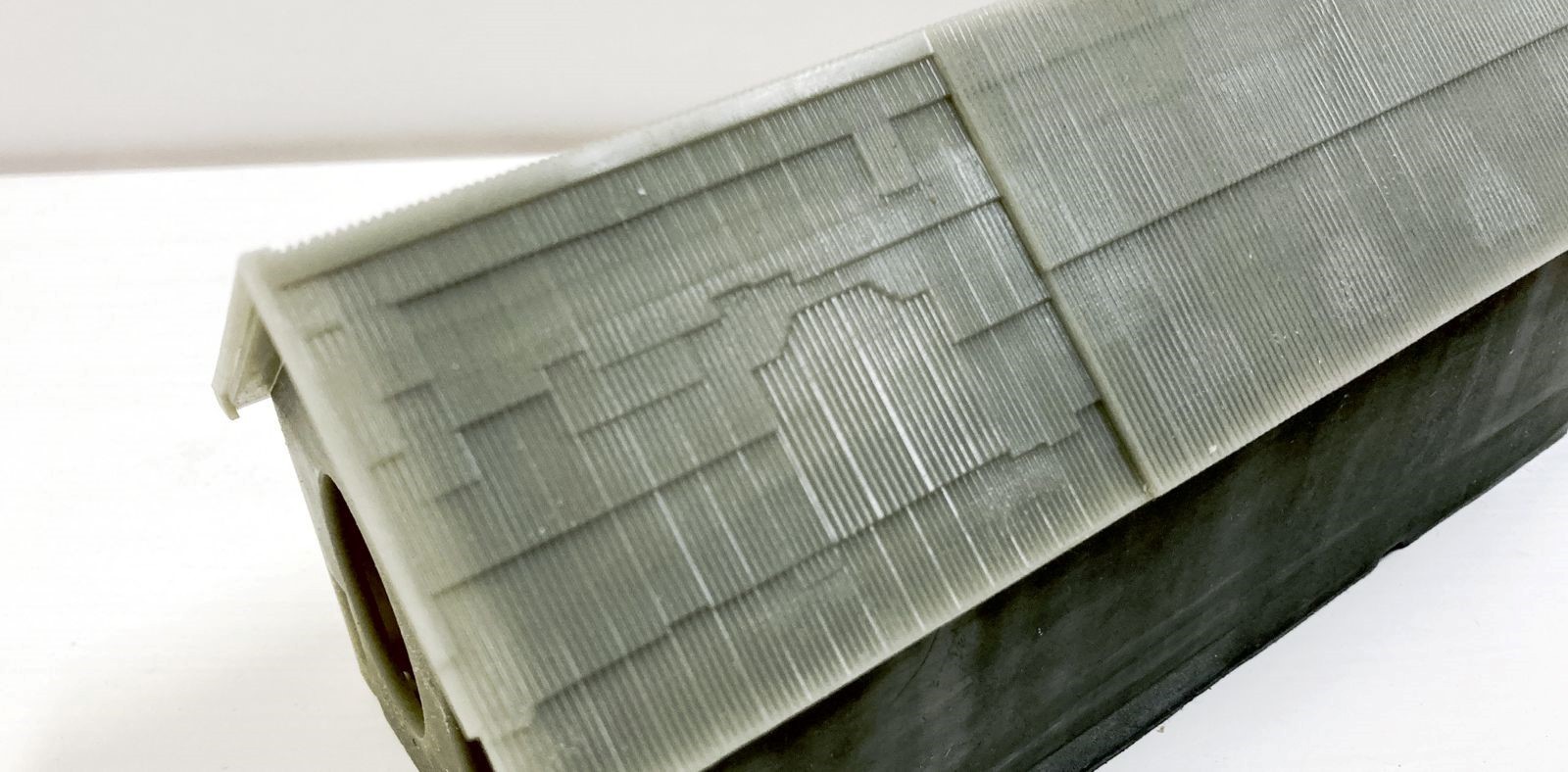

Så här blir ytorna vid det lappade slitna taket som ännu inte täckts över med nya plåtar.

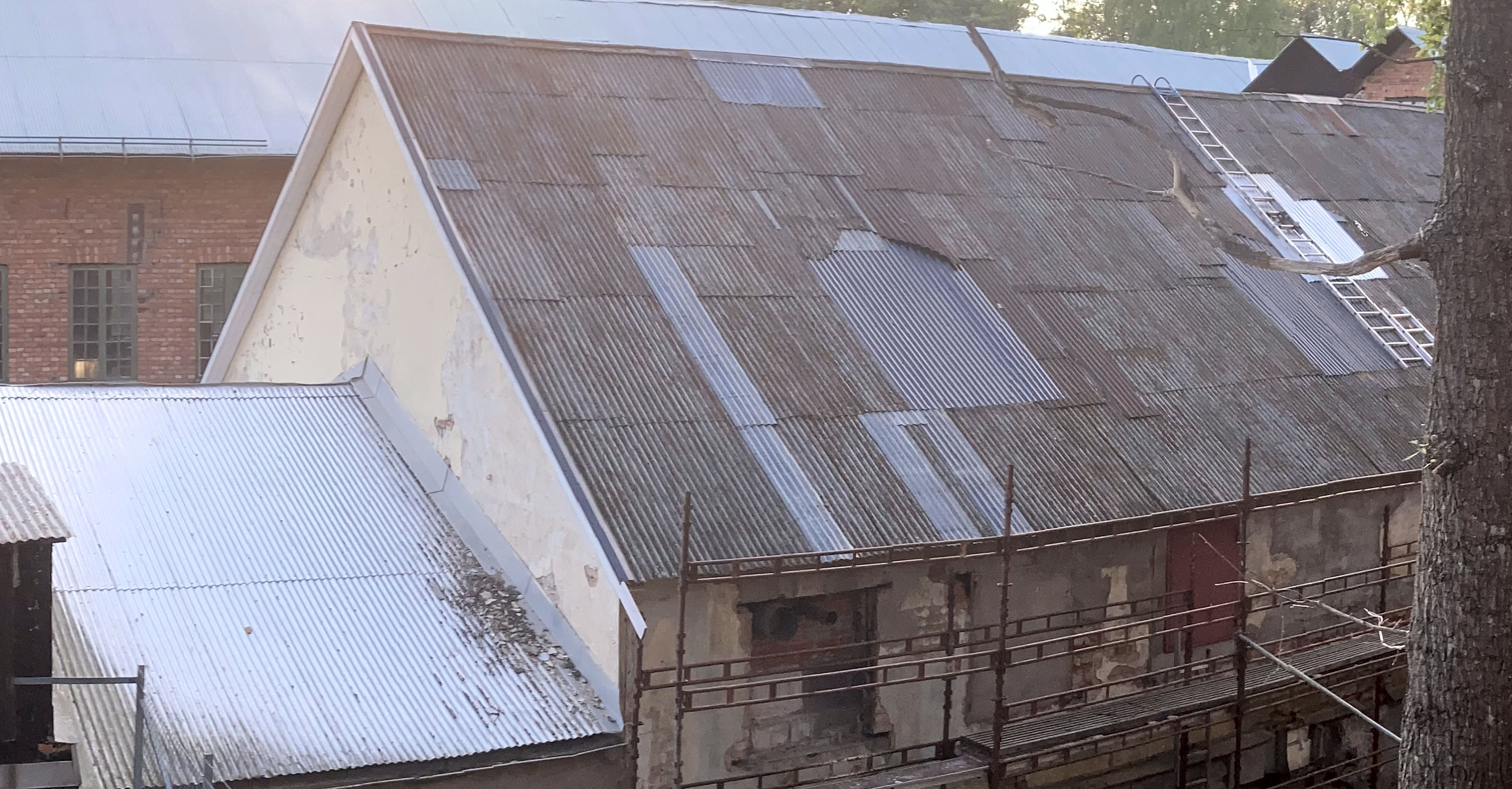

Och under sommaren som gick täcktes taket på förebilden in med nya plåtar.
.
Jag började med mellanskeppet som består av tre byggnader.
Husen har precis rättstorlek för att passa i badbaljan.
Överiga byggander är betydligt längre och jag får försöka dela upp dom i delar på lämpliga ställen där skarven inte blir så tydlig.
.
22-02-10
Nu har det nya mellanskeppet kommit på plats.

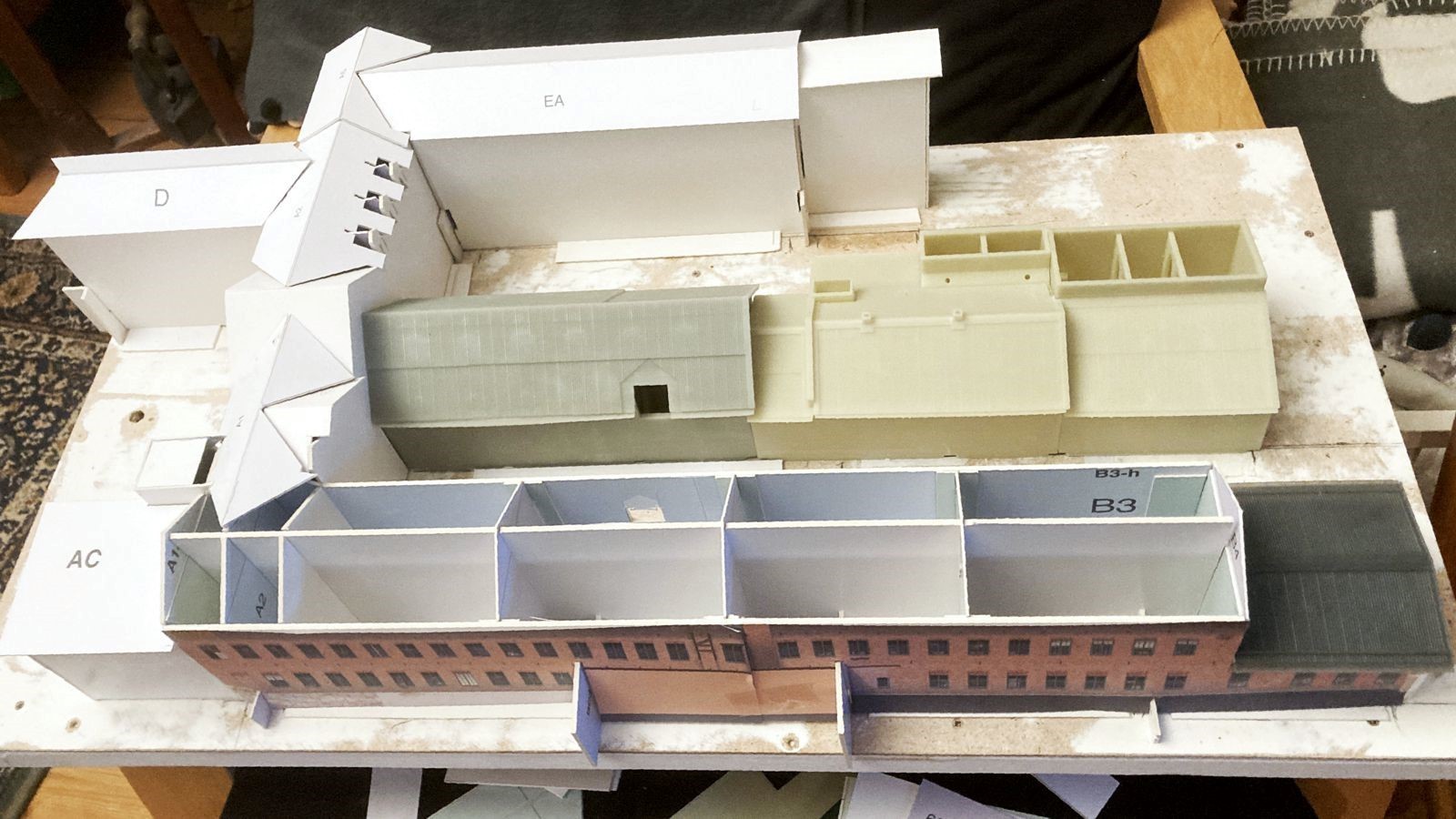

På det främre skeppet har jag tejpat fast en provutskrift av fasaden för att få modellen att se lite trevligare ut medans jag ritar vidare på övriga tak och byggnader.
.
Steg 3) 22-02-20 - Takläggningen fortsätter på andra skeppet med nya metoden utan knivar och styrenark.
Planering och takläggning blir lite annorlunda mot vad jag varit van vid tidigare.
Inget letande på nätet efter passande styrenark. Knivarna kunde läggas åt sidan. Skrivbordsstolen fick vridas ett kvarts varv från arbetsytan med skärmattan mot dator och ritplatta för att starta upp 3D-ritningsprogrammet.Jag använder numera Fusion 360, efter bästa förmåga och försöker hitta passande verktyg och metoder i djungeln av olika sätt att skapa ytor och former.Vilket som tar längst tid kan man nog fundera på, det går åt många timmar vid datorn för att få ut alla plåtar i skilda vinklar och skick.Med den noggrannhet man kan uppnå är det lätt att lockas till överdetaljering................
När stommens väggar och grvt tillyxade undertak till en byggnad är ritade kan man börja utläggningen av plåtar.Till dom här verkstäderna har jag ritat profiler till två typer av plåtar, en äldre vågformad (sinus) och en kantig modernare (trapets) till utbytta tak.

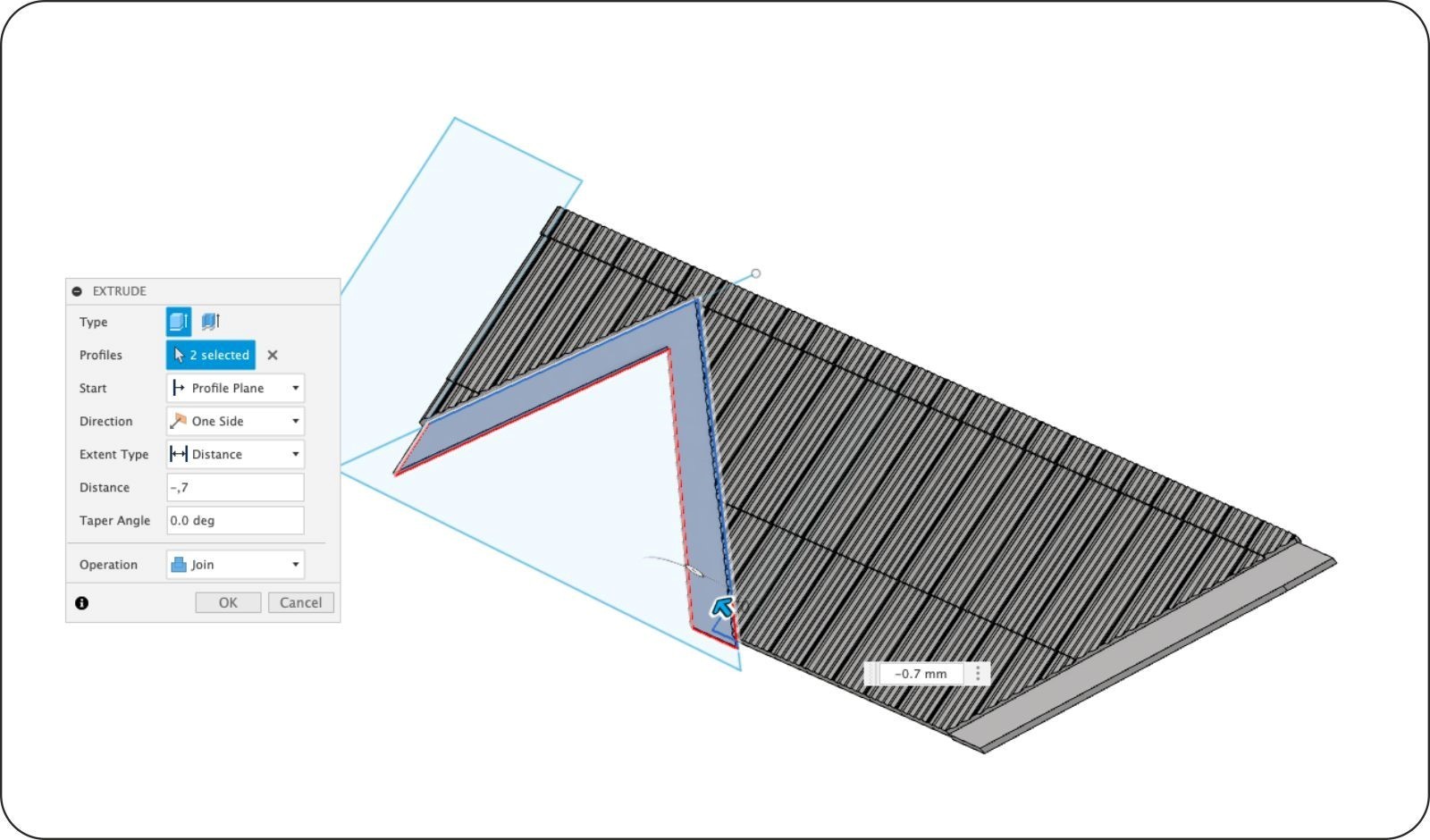

Profilerna "dras ut" till passande längder:
- antingen till hela taköängder där varje delplåt vinklas en grad så att skarven blir tydlig
- eller som singelplåtar som kan läggas på öite mer personliga sätt vid lagningar eller som sneda plåtar på slitna tak.
.
Här har tre dubbellängder riktats in på byggnadens tre takytor.
.

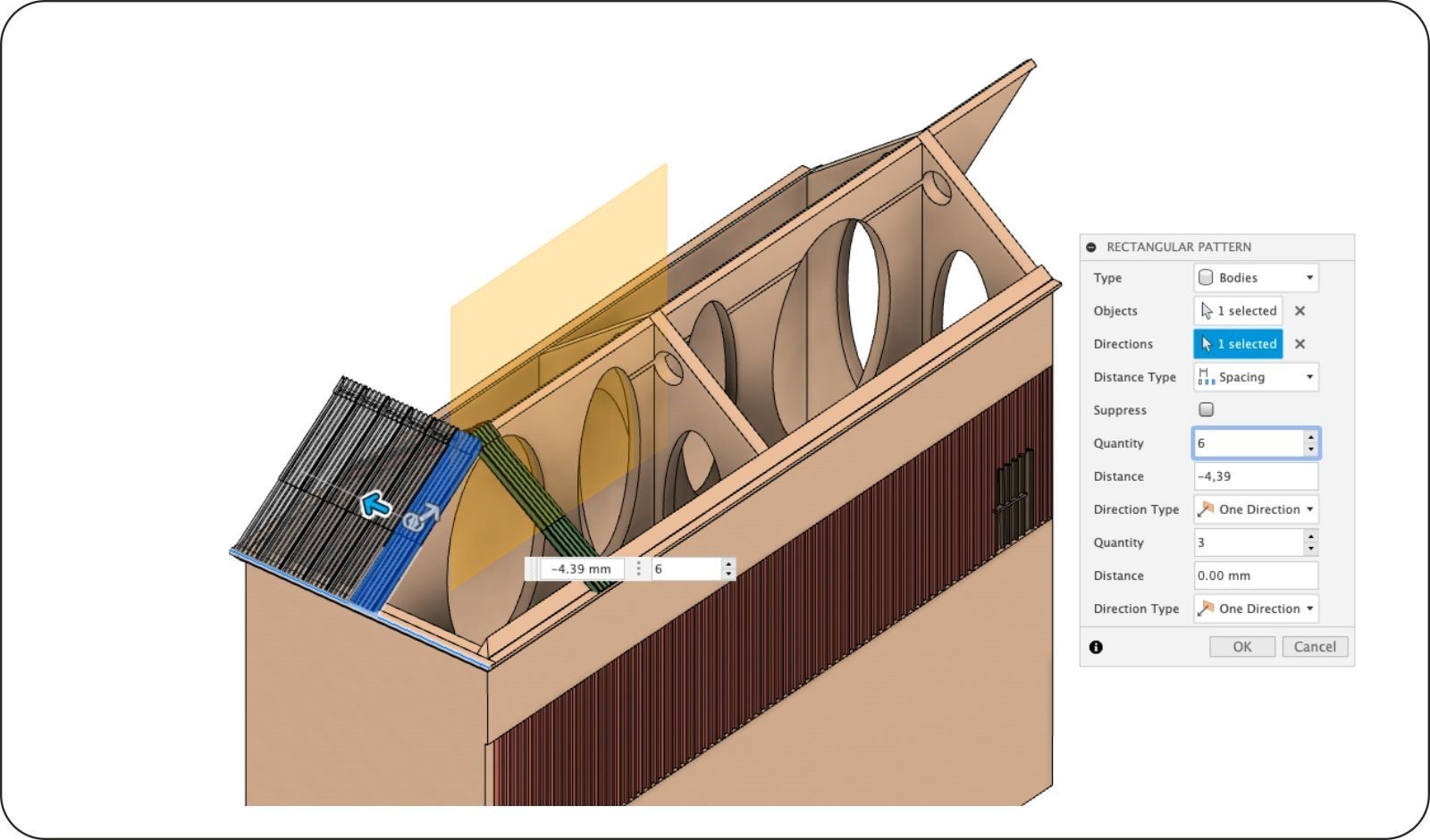

Därefter dupliceras längderna i önskat antal och riktning och slåsom möjligt samman till ett objekt per takyta.

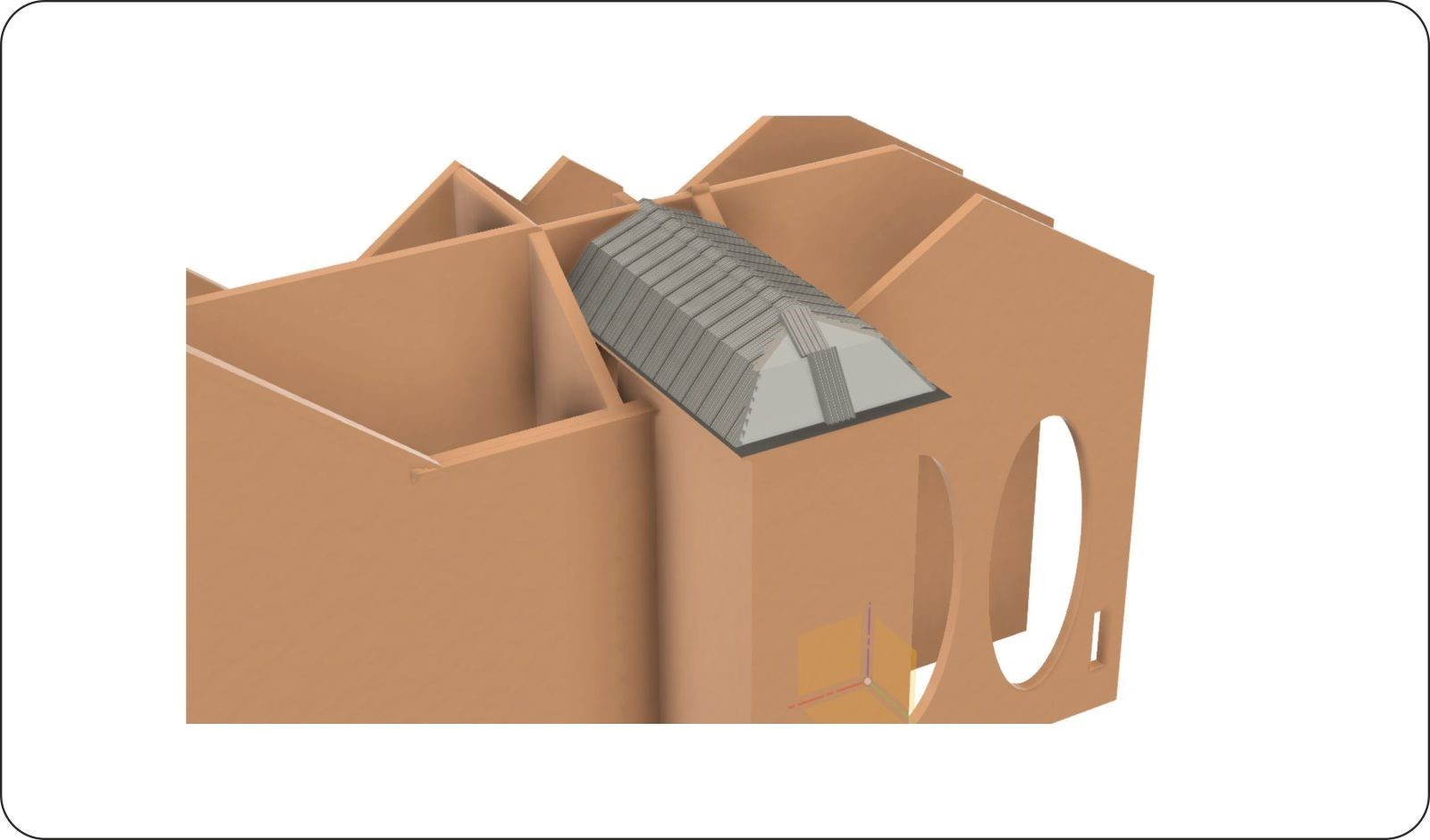

Börjar med kortsidans mansardtak.
.

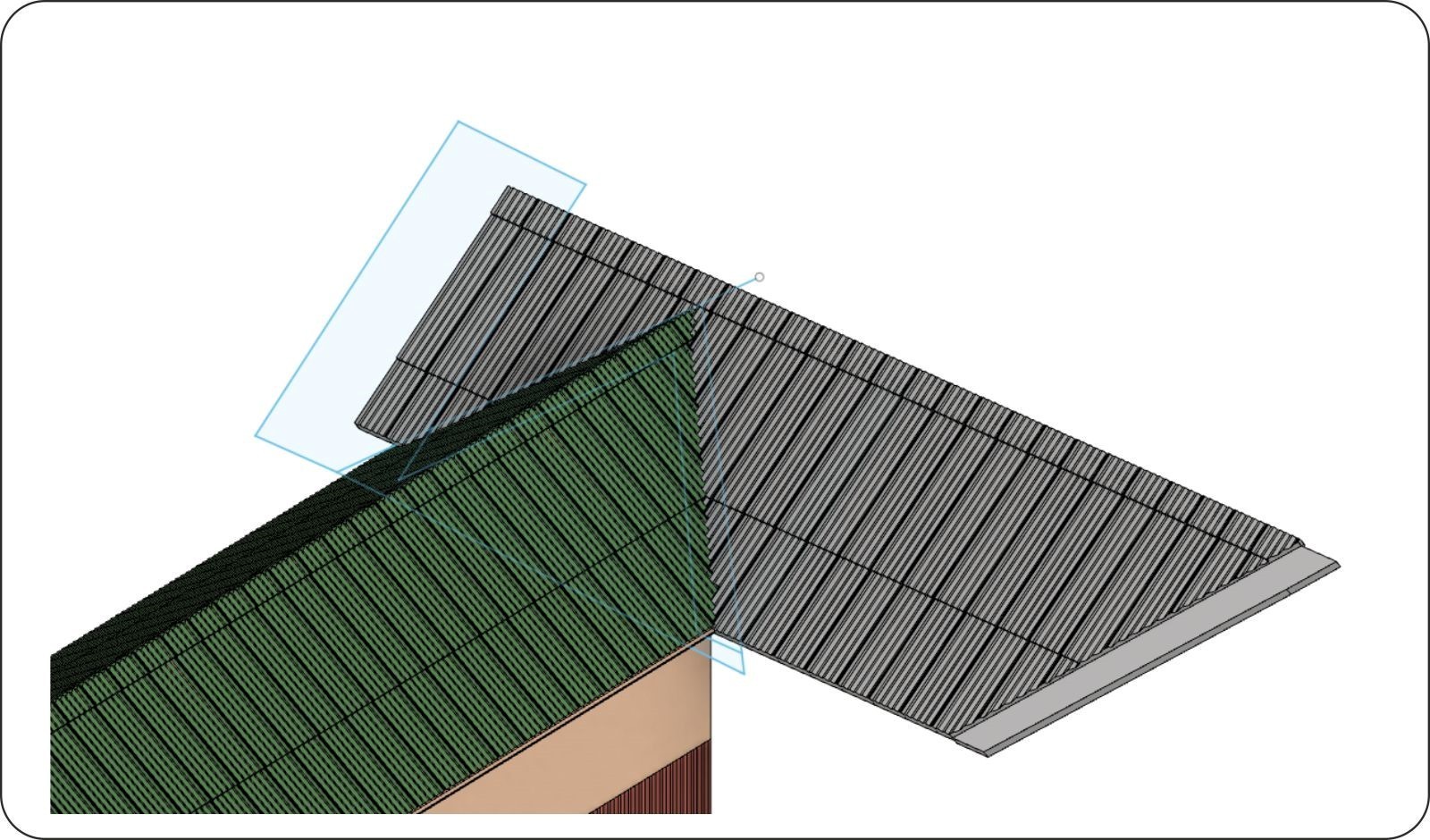

Fortsätter sedan med ena långsidan som sedan kan speglas längs det gula arbetsplanet.
När ytorna är fyllda får man kapa de utstickande delarna för att få till den snedskurnamansardgaveln.
.
Där de olika bygganderna möter varandra behövar man skapa ränndalar-
.
Ytorna som skall skäras bort skissas upp på en ritning som används för att skära bort delarna ur takplattan.
.
På samma ritning lägger man även in de ytor som skall byggas upp som släta försänkta ytor utan räfflat plåtmönster.
.

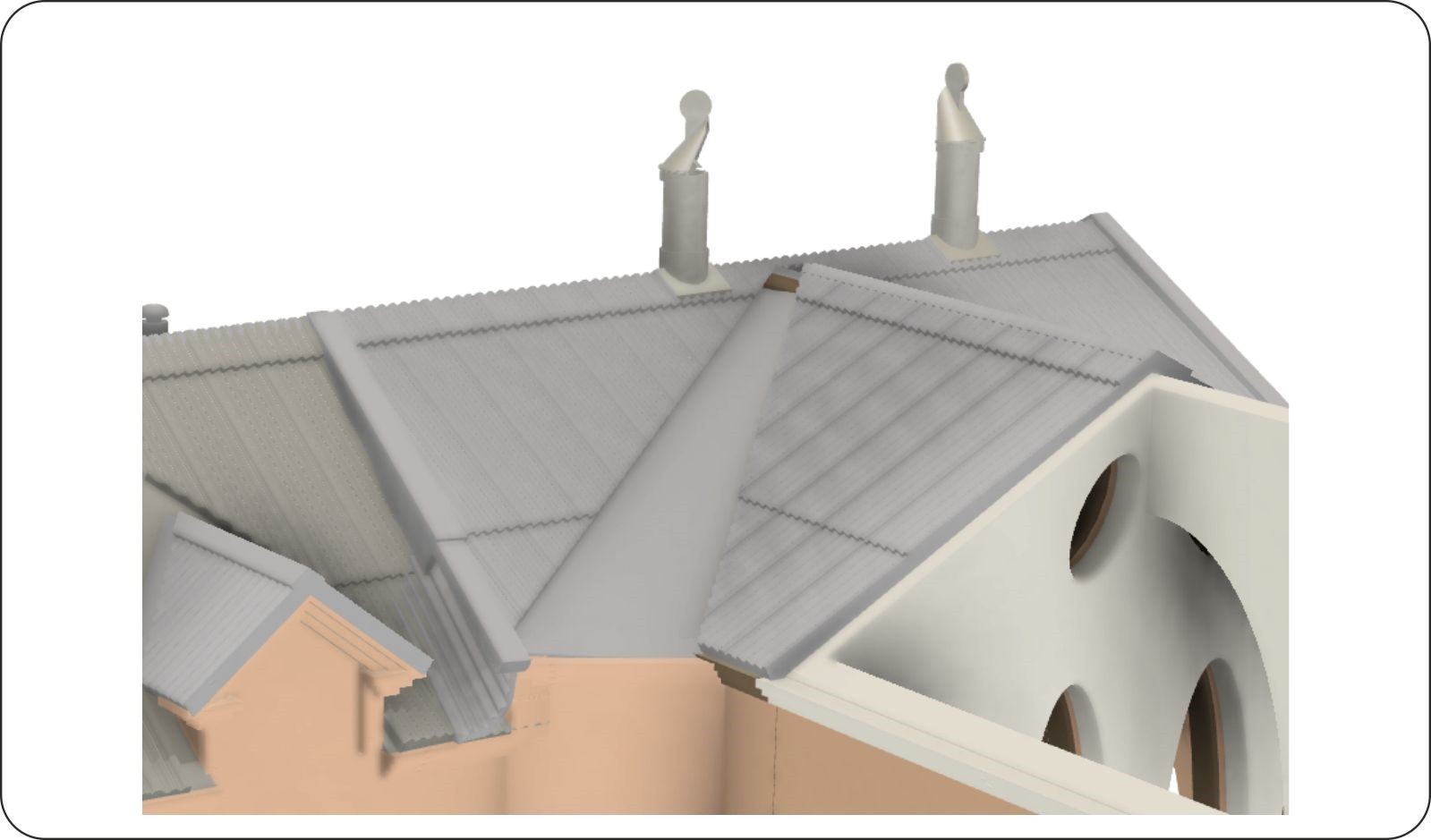

Som kronan på verket kan man nu placera ut skorstenar och ventilhuvar direkt "in i plåten" och få dom utskrivna i samma stycke som taket med täckålåtar och allt utan att behöva skära ut och passa in delarna i ett senare moment.
Den här typen av ventilhuvar är riktigt dekorativa och gick relativt enkelt att rita jämfört med att bygga dom för hand, vilket skulle blir verkligen pilligt och nog ge ett rätt grovt tillyxat utseende i skala N.
.
Några sista anpassningar till 3D-utskriften.

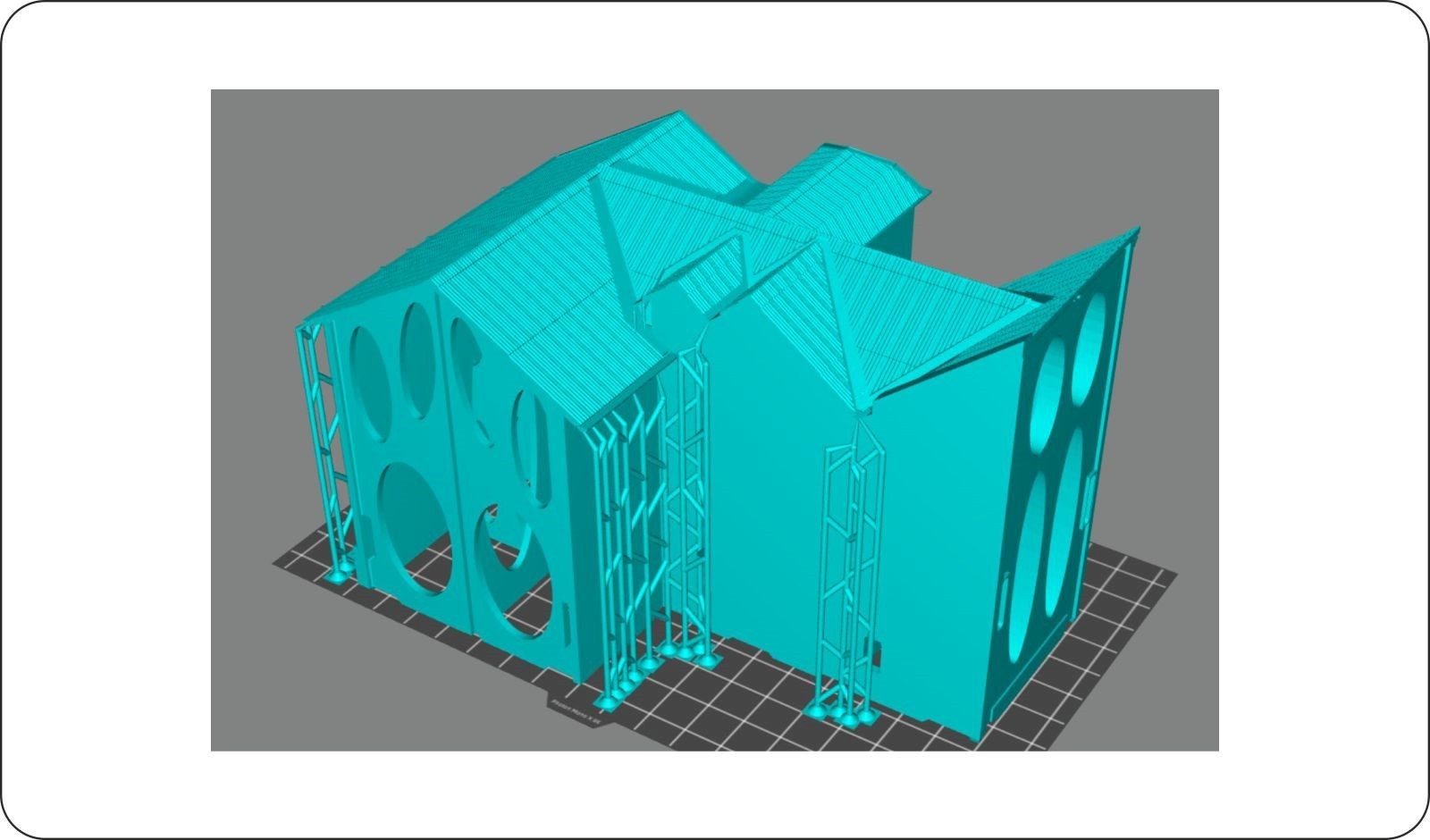

Byggnaderna skrivs ut med väggarna direkt på plattan och de är inte lätta att lossa efter utskrift.Därför får man göra ett antal millimeterhöga slitsar i hörnen och längs väggarna närmast plattan för att få bygganden att släppa utan att gå spricka när man bänder.Några stöttor behövs på utsidan vid taköverhäng och hängrännor, men inga stöttor behövs invändigt förutom de perforerade inerväggarna som håller upp takytorna.Bilden är från skrivarens slicerprogramvara som gör om stl-filen till en skrivarfil

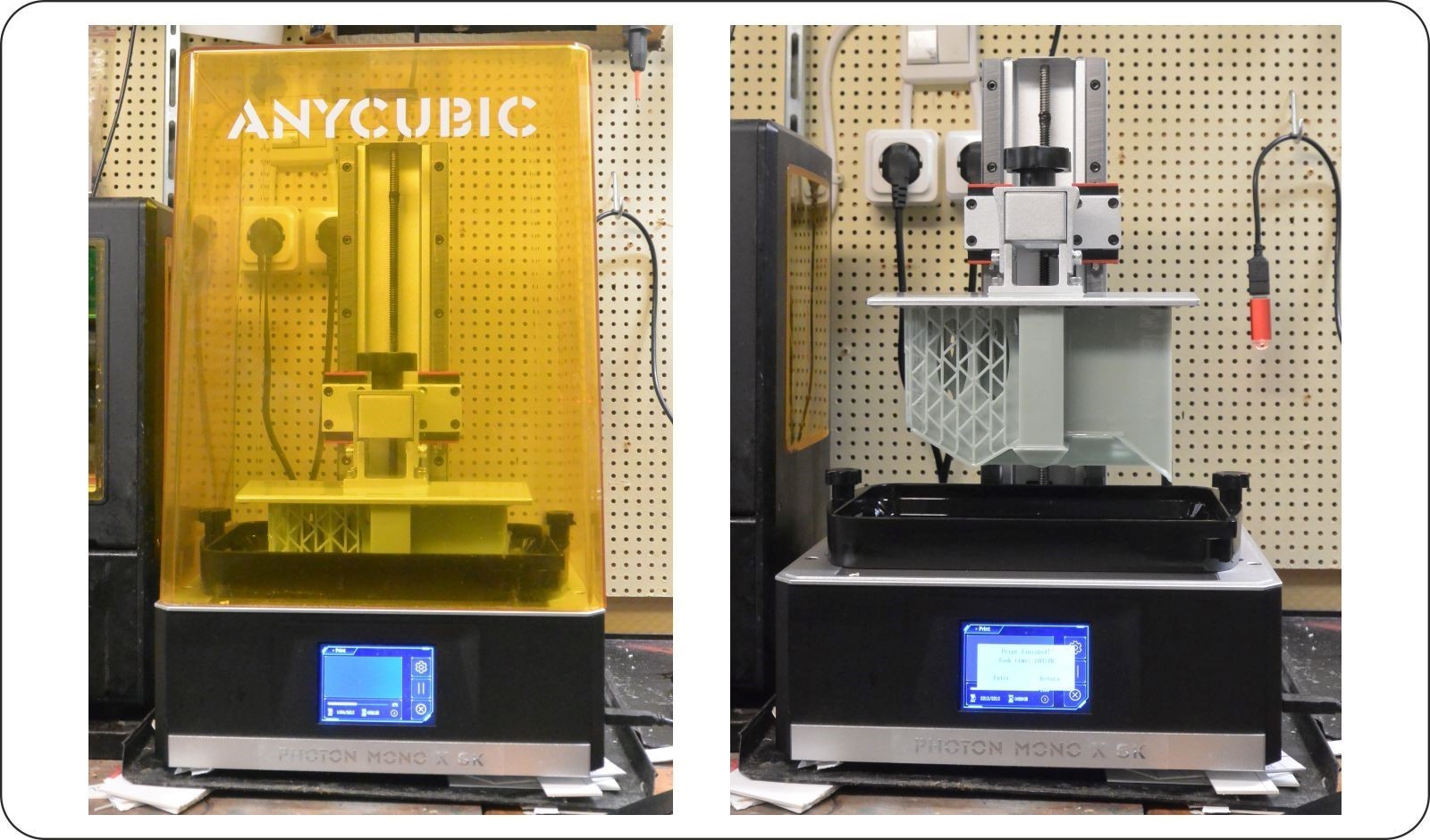

Steg 4) 22-02-23 - 3D-skrivaren (och efterbehandlaren) sätts i arbete
Med skrivarfilen på en USB-sticka är det dags att fylla på resin och sätta igång skrivaren.Det här är en rätt stor byggnad som nästan fyller upp hela den möjliga skrivarean på längd och bredd.Det går åt relativt mycket resin då det är många relativt tjocka (2mm) och höga väggar.
Till denna byggnad gick det åt c:a 3 dl. Det blir en hel del överskott kvar i skrymslen och vrår som inte rinner tillbaka i skålen utan försvinner först vid tvättningen.
.
Efter c:a tio timmars dopp i grytan är bygganden klar för efterbehandling..
Den kladdiga byggplattan tas loss och man kan försöka låta lite av resinöverskottet droppa tillbaka i baljan.
Modellen med byggplatta och allt doppas en första gång i grovtvättsbehållaren för att få bort det värsta av det ohärdade resin som finns kvar och för att tvättvätskan skall komma in i slitsarna mellan byggplatta och modell.
.

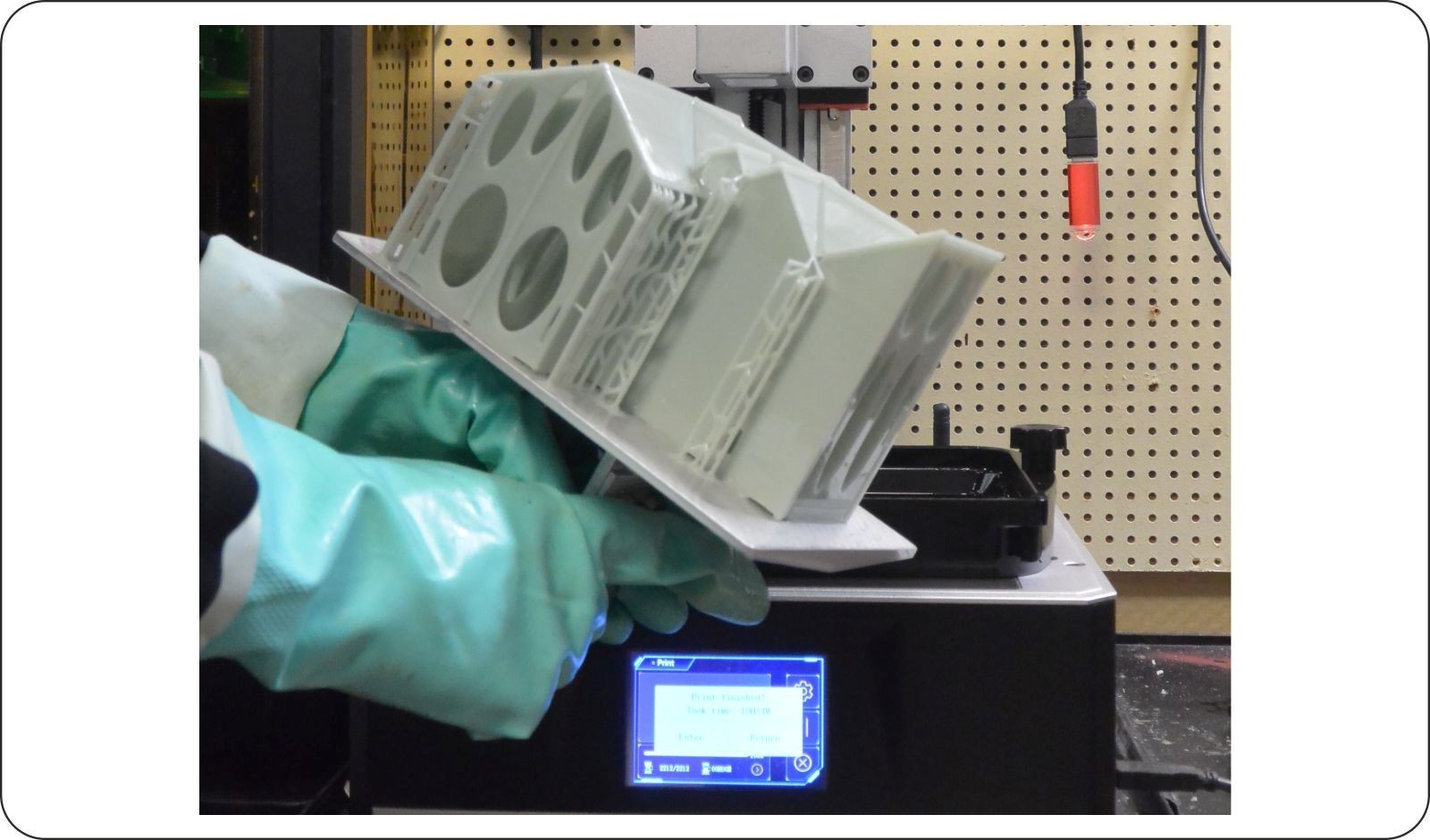

Det blir ett rätt kladdigt göra att skilja den ännu våta och småsmetiga modellen från byggplattan.
Några byggnader har snäppt loss med relativt lite lirkande, andra har suttit betydligt hårdare.Man får inte göra slitsarna för stora eller köra med för korta exponeringstider för de första fästlagren, då släpper delar av modellen under utskrift.
Lagom är bäst, men vad är lagom?
.
När byggnaden har släppt från plattan får den lite bättre plats i behållaren med grovtvät och de sista resterna av flödig resin kan sköljas bort ur vrårna.
.

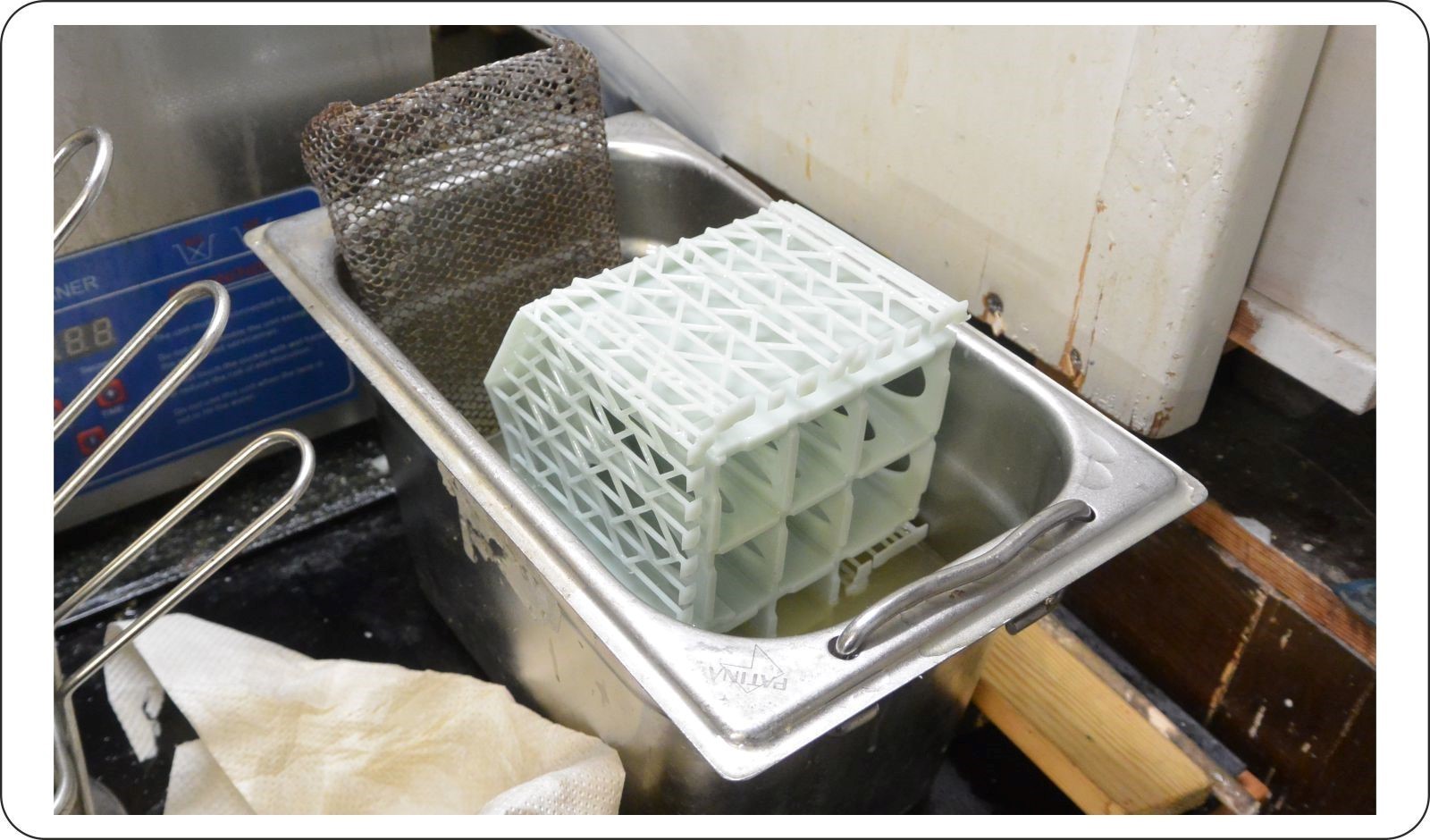

Sedan får delarna en omgång i den renare fintvätten i ultraljudstvätten för att sedan sköljas i vanligt varmt vatten.
Direkt efteråt medan delarna är varma passar det bra att bryta loss återsående stöttor som då är mjuka.
.

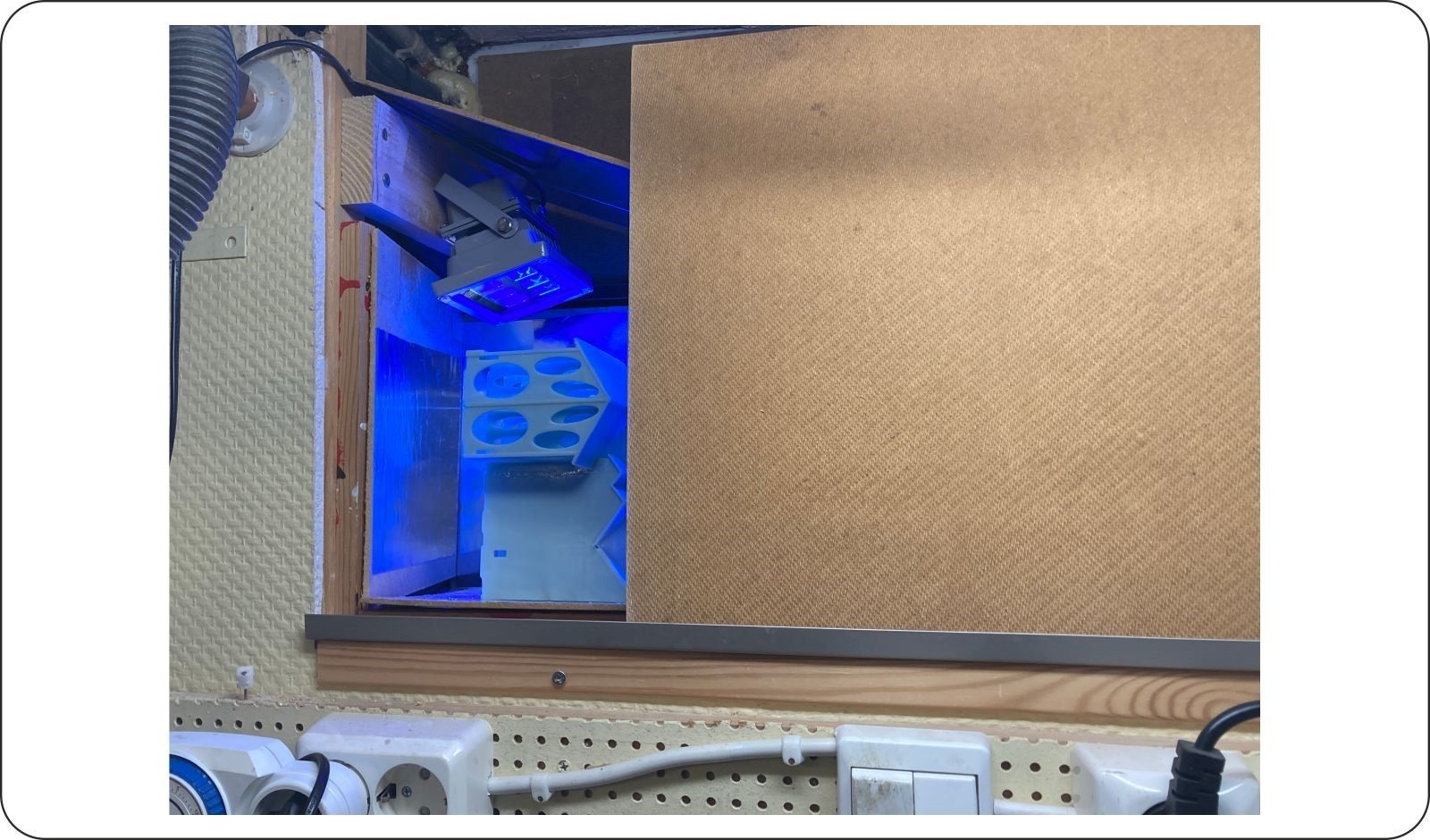

När modellen torkat härdas den under UV-ljus i den hemsnickrade UV-boxen som placerats i källarfönstret.
.
Steg 5) 22-02-24 - Husen i västra skeppet
Provmontering av de nya huskropparna
.
Den här gången kom även skorstenen med.
.
Här i skarven mellan västra och mellersta skeppet skall jag bygga vidare med de två norra skeppen.
.
Steg 6) 22-03-01 - Samtlga planerade byggnader klara

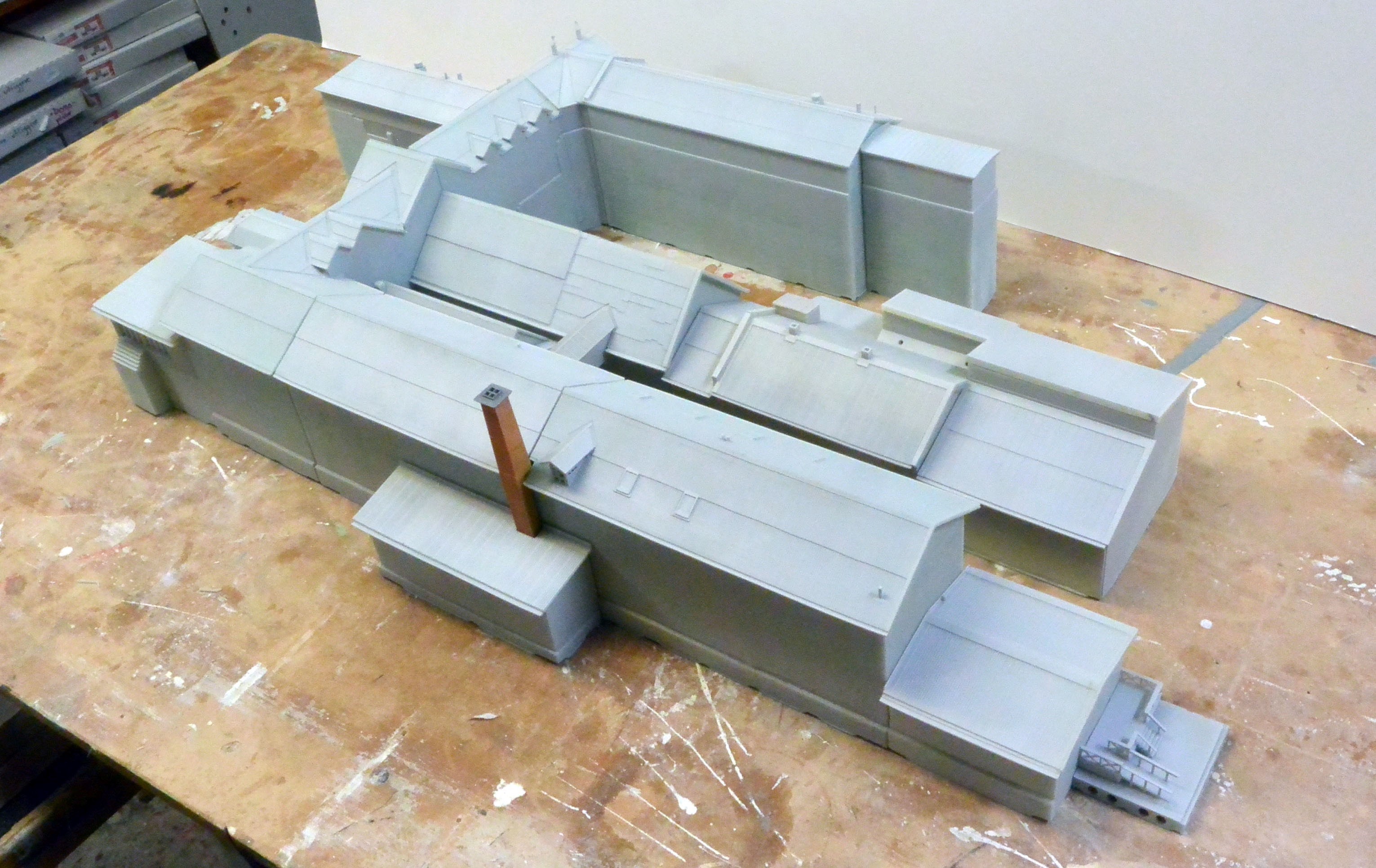

Samtliga planerade byggnader uppställda inför provmontering med den första provskissen på västra fasaden utskriven på vanligt A4.
.
Efter smärre justeringar av de hål och tappar mellan bygganderna som skall hålla husen i position passar nu alla delar
.
