Gubbagropen  - Etapp 1  -  Ritning av fasadytor - Skuggor

Uppdaterad 2021-12-12

<-- Tillbaka till Gubbamenyn


En yta utskriven på kartong/papper kommer att se väldigt slät ut med avsaknad av relief. För att kompensera detta behövs skuggningar för att förstärka reliefverkan på olka ställen. Framförallt vid delar som egentligen sticker ut en aning från fasaden samt under tak, vid hörn och pelare.

För att skapa skuggorna använder jag verktyget "Gradvis tonad transparens" under "Varierbar transparant fyllning"

.

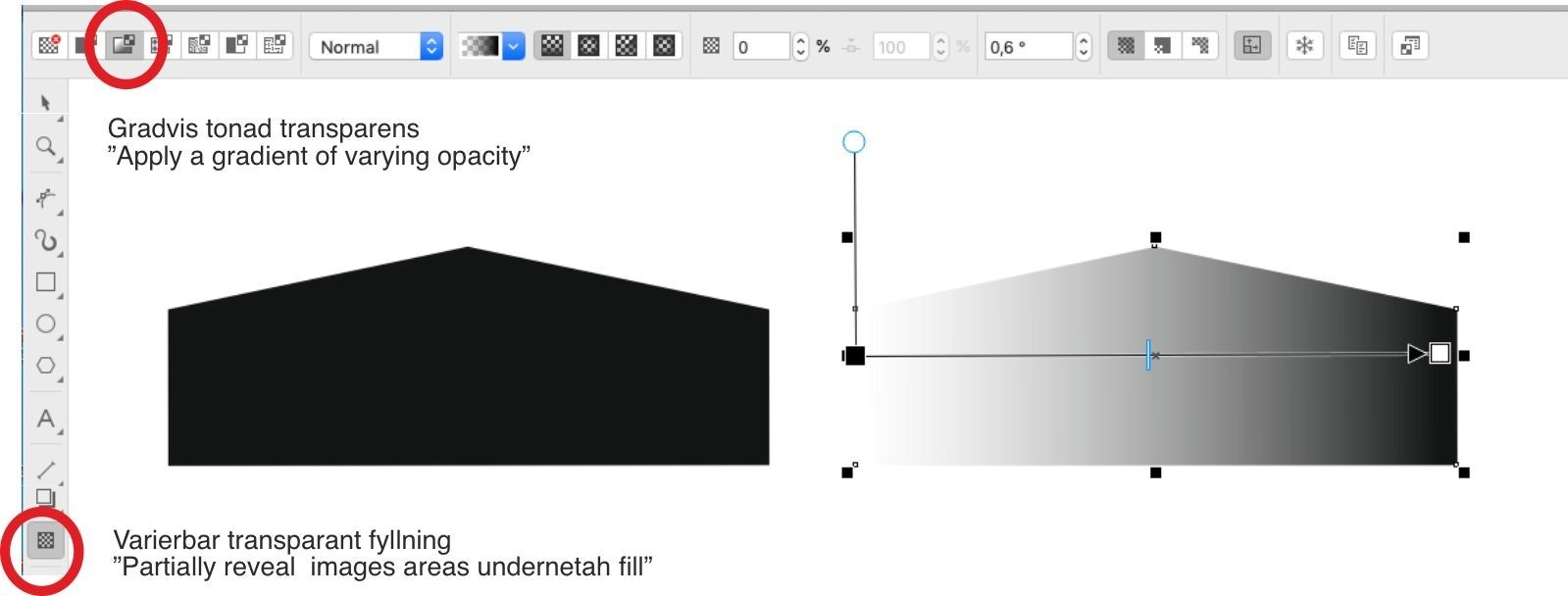

En ny svart form, utan ytterlinjer, ritas efter fasadens mått.Objektet  markeras och verktyget väljs genom att klicka på symbolerna vid de röda ringarna.
Objektet visas nu tonat från vänster till höger med ett justeringsverktyg synligt.


.

Genom att vrida, flytta och dra i handtagen ändrar man riktning och intensitet på transparensen.Handtaget med ringen används för att justera vinkeln på toningen och kan dras ut rätt långt ifrån objektet vilket gör det lättare att justera när det är smala ytor.


.

De två första skuggningarna är egentligen inga skuggningar utan är toningar som ger mer liv i fasadytan.

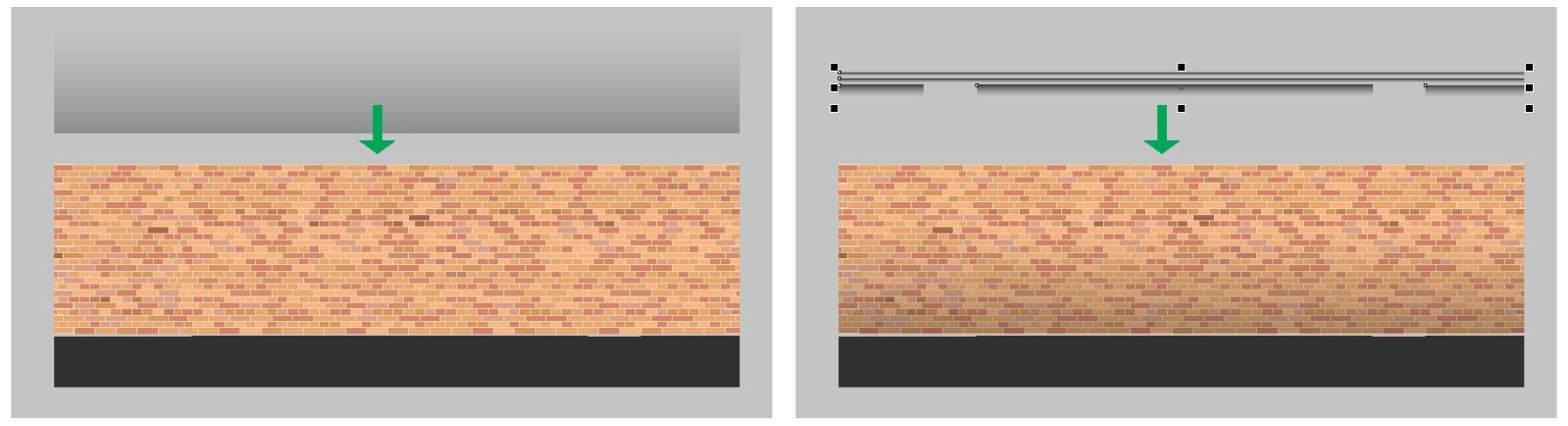

Den ena toningen läggs nerifrån och upp och visar både ljusvariationer på väggen och att väggen med åren blivit lite smutsigare i nederkant


.

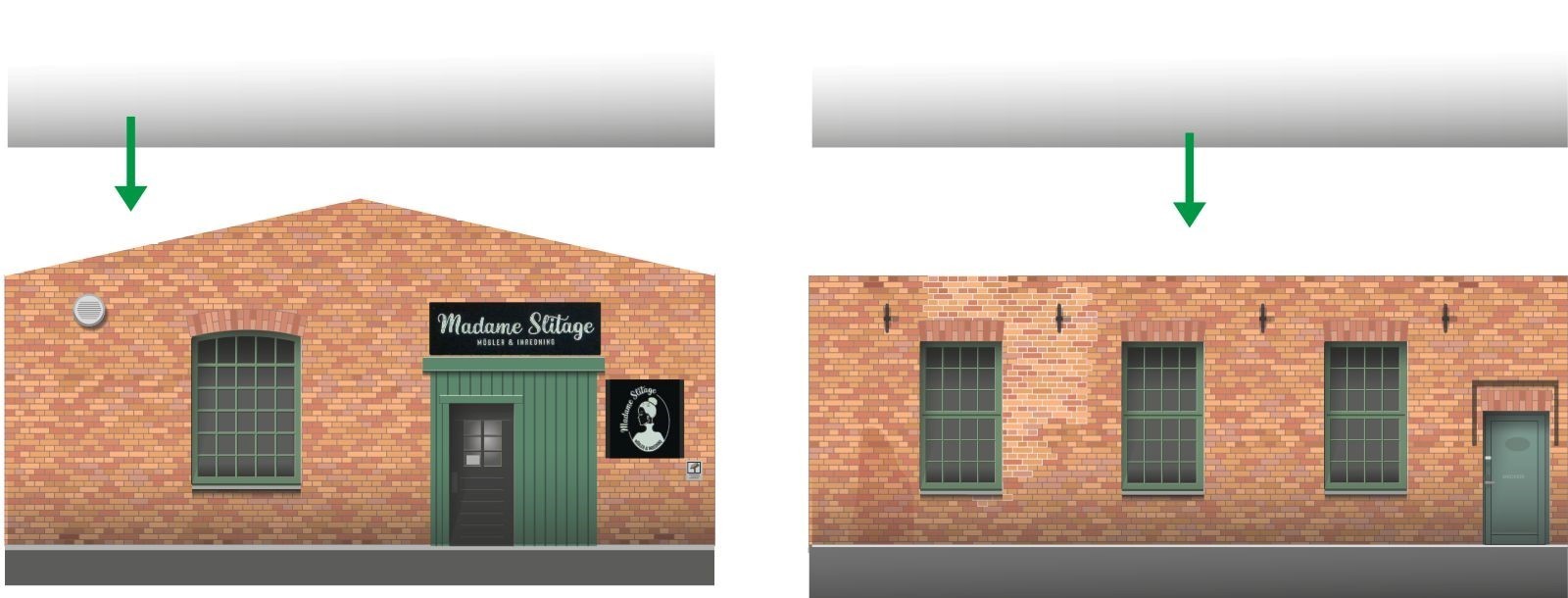

Den andra skuggningen som läggs från taksidan gör tillsammans med den första toningen att fasaden verkar ljusare på mitten


.

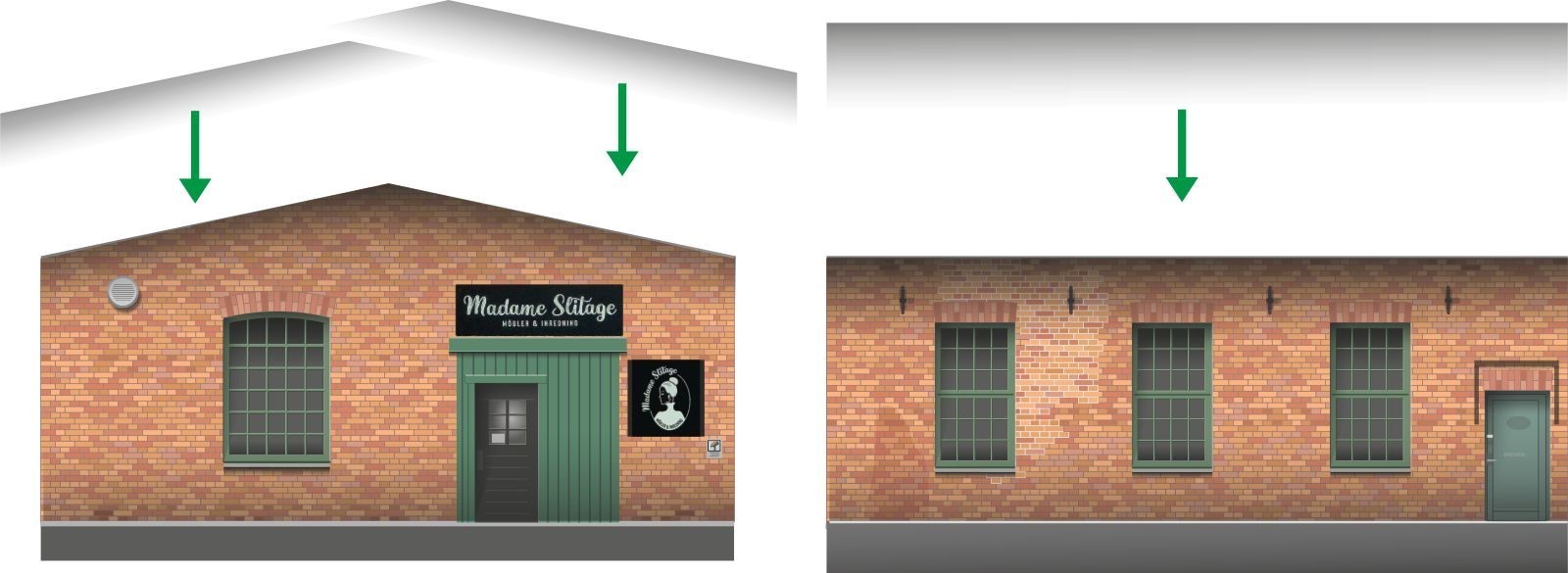

Här kommer de riktiga skuggorna placerade under takkanterna.De längs snedtaken görs i två delar med lätt vinklad toning för att få en jämn toning längs hela takkanten.



Att skapa reliefverkan på en helt slät ritad fasadyta

På detta väggavsnitt finns dekorationer i form av en övre dekorkant och "pelare" i tegel.


.

På den ritade, i övrigt släta, tegelytan läggs några tonade skuggorFörst  fasadtoning som ovan. Därefter reliefskuggor till en trelagers tegelöverkant.

.

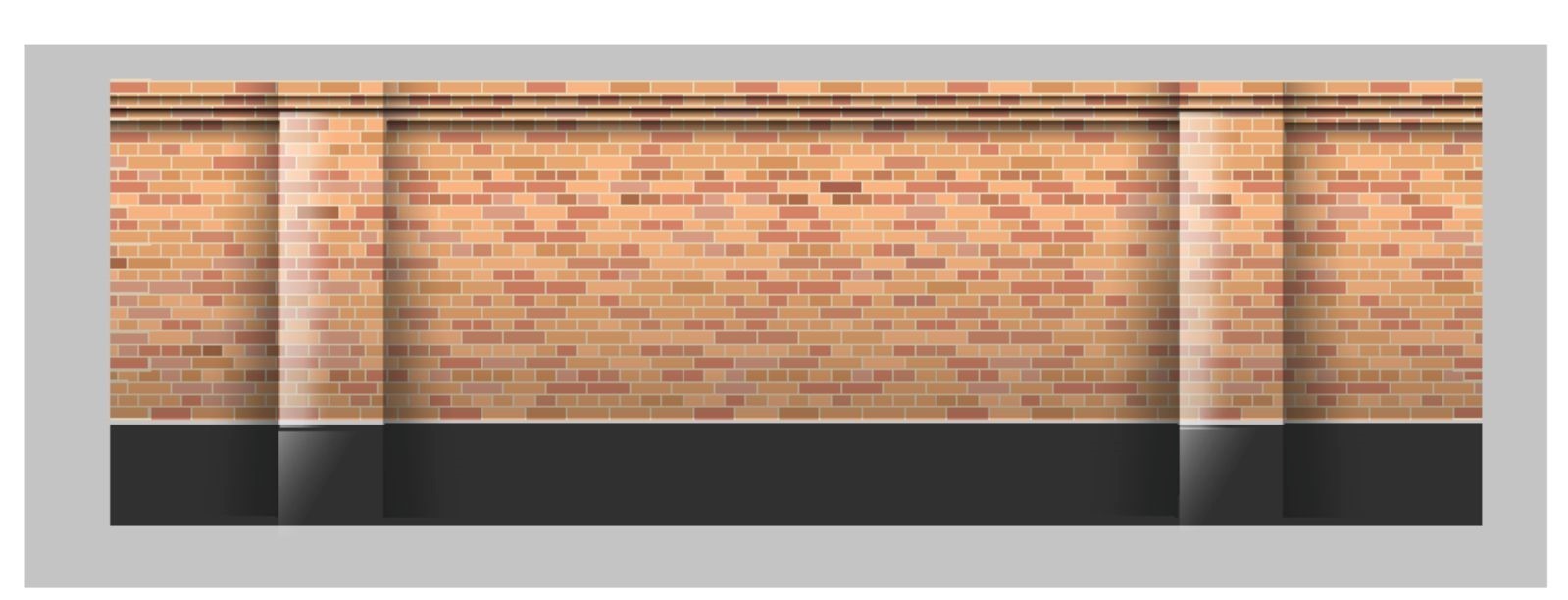

Pelarna skapas med skuggor på var sin sida och effekten kan sedan förstärkas med en tunn transparent vit yta för att markera högdagrarna

.
