Gubbagropen - Etapp 1 - Ritning av fasadytor
För att rita fasaderna använder jag programmet Corel Draw där jag ritar upp de olika delarna i ett antal skilda lager.
Varje punkt här nedan visar de olika lagren som ritas ovanpå de tidigare ritade lagren för skiss och stomme.
Som exempel använder jag den lilla utbyggnaden på västra skeppets södra del
Under varje punkt visar jag några av de olika momenten och detaljerna för de olika skikten. Under några punkter, lite mer i detalj, om hur jag använder vissa verktyg i Corel Draw för att få fram detaljen. (Man kan givetvis göra samma sak i andra ritprogram, men på något annat sätt.)
För modellbygget behövs bara de här fasadytorna som senare skall skäras ut och klistras på kartongstommen.
För att göra illustrationer av byggnaderna behöver jag rita ett par skikt till.
Sidovyer av taken
Detaljer längsväggarna som stuprör och värmepumpar
Markytor med diverse kringdetaljer.
1a) Fasadytor - Tegel
På nätet finns rätt många "färdiga" filer med olika fasadmönster som fungerar bra att använda.Men jag har valt att skapa ett eget tegelark där jag, om jag vill, kan manipulera varje enskild sten.
b) Putsade ytor
På några fasader finns putsade ytor, en del i sämre skick, där målning och puts har släppt och teglet lyser igenom.
Fönstret speglar ju husets själ - Därför har jag lagt lite extra krut på fönstren nu när jag ritar dom direkt på fasaden.
Istället sparar jag in på arbetet med att skära ut, glasa och spröjsa de drygt 100 fönsterna på byggnaderna.

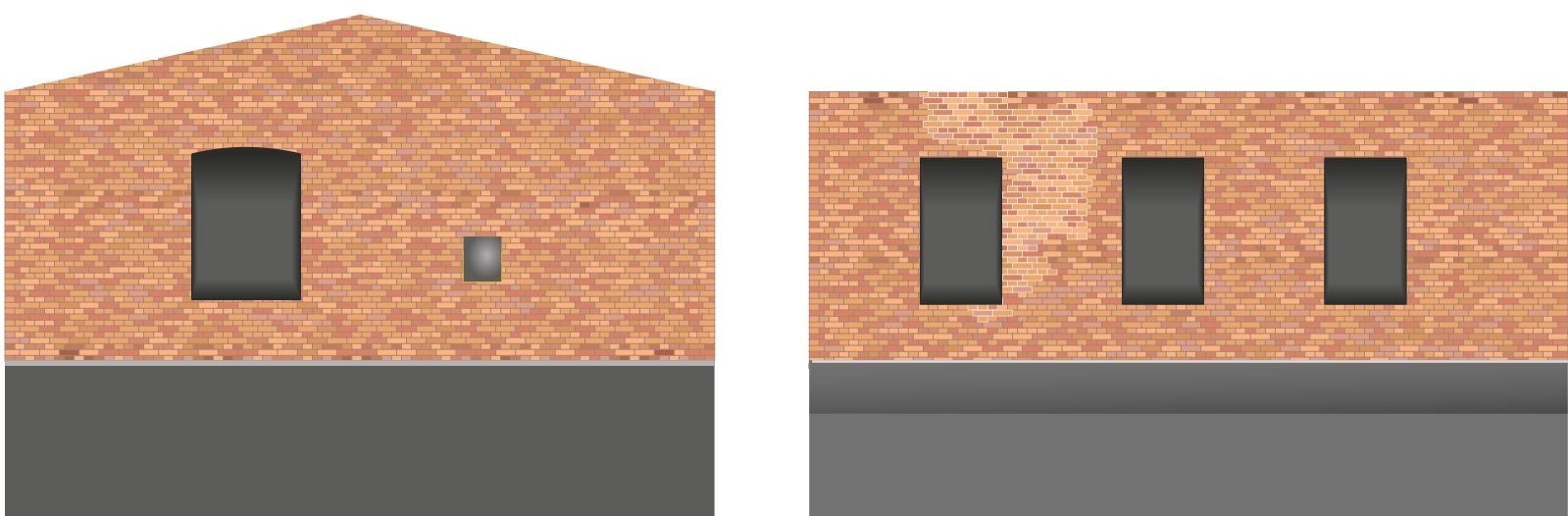

2a) Fönster - bakgrundsyta
Markerar fönstrens storlek och placering samt om rummet innanför är mörkt eller upplyst.

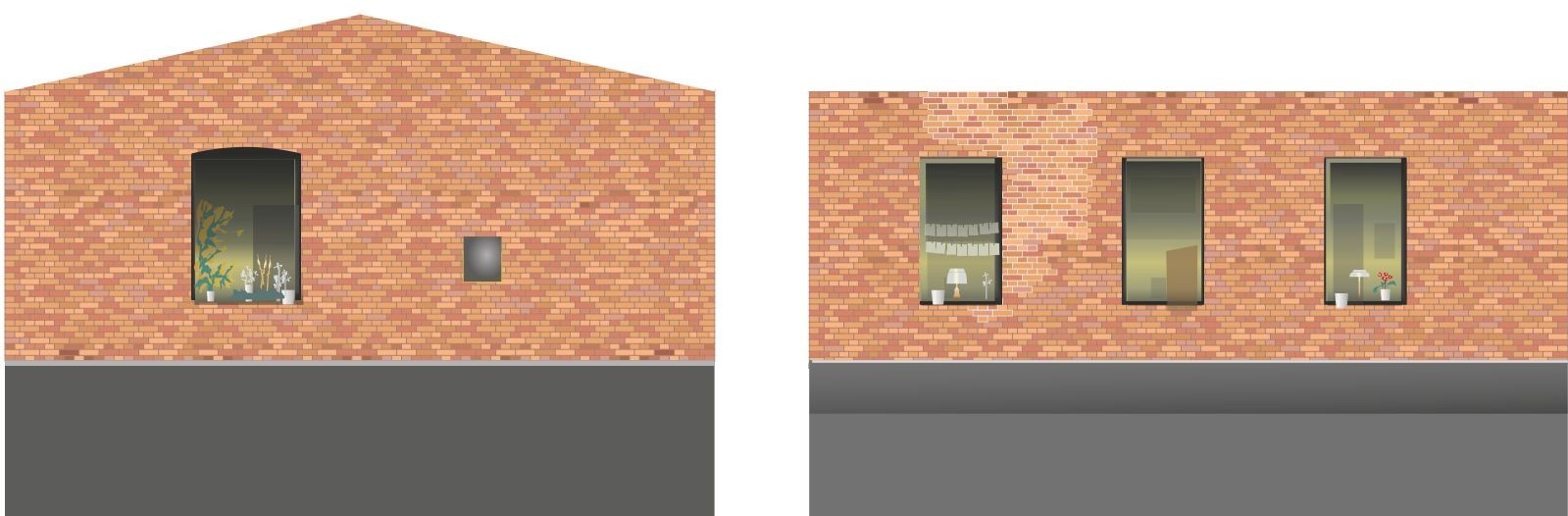

2b) Fönster - inredning
I det här lagret placeras gardiner, fönsterlampor och blomkrukor, men även föremål och annat längre in i rummet kan antydas svagt.
2c) Fönster - Foder och ramar
Det yttersta fönsterlagret med snickerierna till fönster och dörrar.
2d) Fönster - Rutor och blänk
Under lagret med snickerierna kan man lägga ett lager för fönsterglas med speglingar och reflexer och ge extra liv åt fönstren.Här kan man också sätta klisterlappar med t.ex upplysning om kameraövervakning
3) Fasaddetaljer
Tunna fasaddetaljer som byggnadskramlor, ventiler och skyltar går också bra att ta med på de ritade släta fasadytorna.
4) Skuggor
För att ytorna ändå inte skall se släta ut behövs skuggningar för att förstärka reliefverkan och skuggor under tak, vid hörn och "pelare"
De följande lagren behövs inte vid bygget. Det är sidovyer på tak och andra detaljer som sticker ut en bit från fasaden.Däremot behövs dom för att skapa kompletta illustrationer över fastigheten.
5) Tak och andra detaljer
Här lägger jag sidovyerna på tak och ventilationsdetaljer, stuprör, trappor, stegar och värmepumpar.
6) Mark och kringdetaljer
Mera kringdetaljer för att liva upp skisserna.
Markytor, vattentunnor, sandboxar m.m.

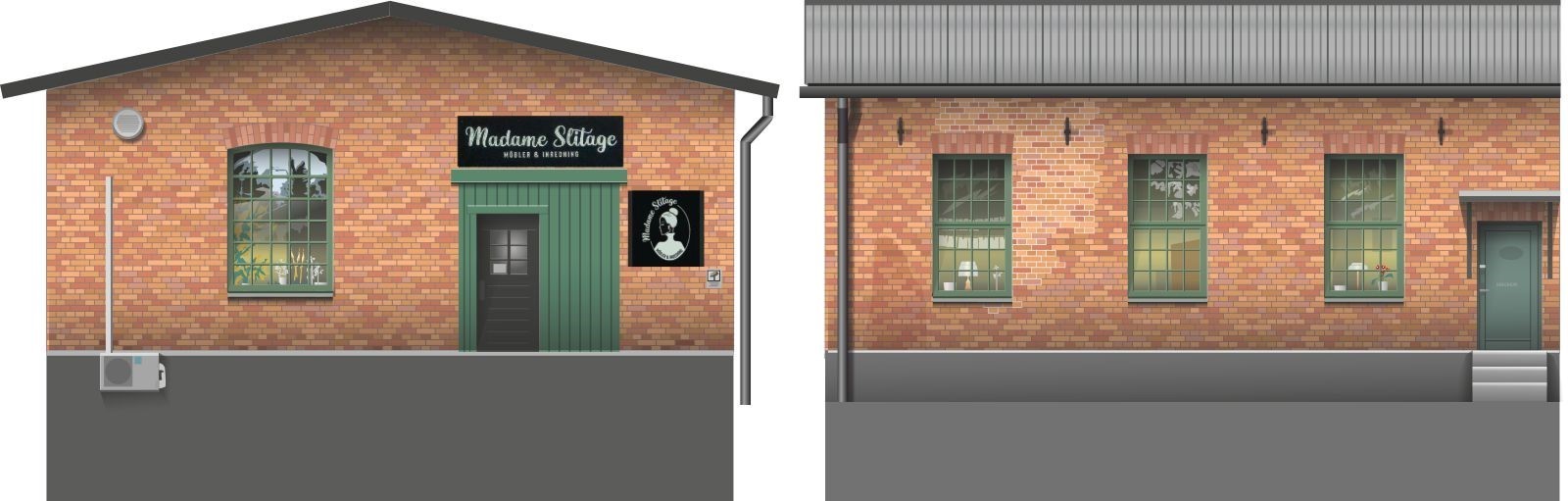

De färdiga illustrationerna
Klicka på Läs mer för att se en större bild
