2022 Steg 2 - Förlängning av mötesspår och perronger vid Drambo Bruk

                     - En utdragen historia

.


Förutom åsikterna från "Preiserfolket" nere i byn orsakade det allt för korta mötesspåret en del problem med att hålla marginalerna för inbromsning och stopp vid automatiskt styrd trafik vid utställningar, så åtgärder var önskvärda.

I samband med att banan varit nedmonterad under 2022 såg jag plötsligt att det inte alls var omöjligt att ordna.

Den gula sektionen till höger var ju än så länge bara tillfälligt spårsatt och utan landskap.

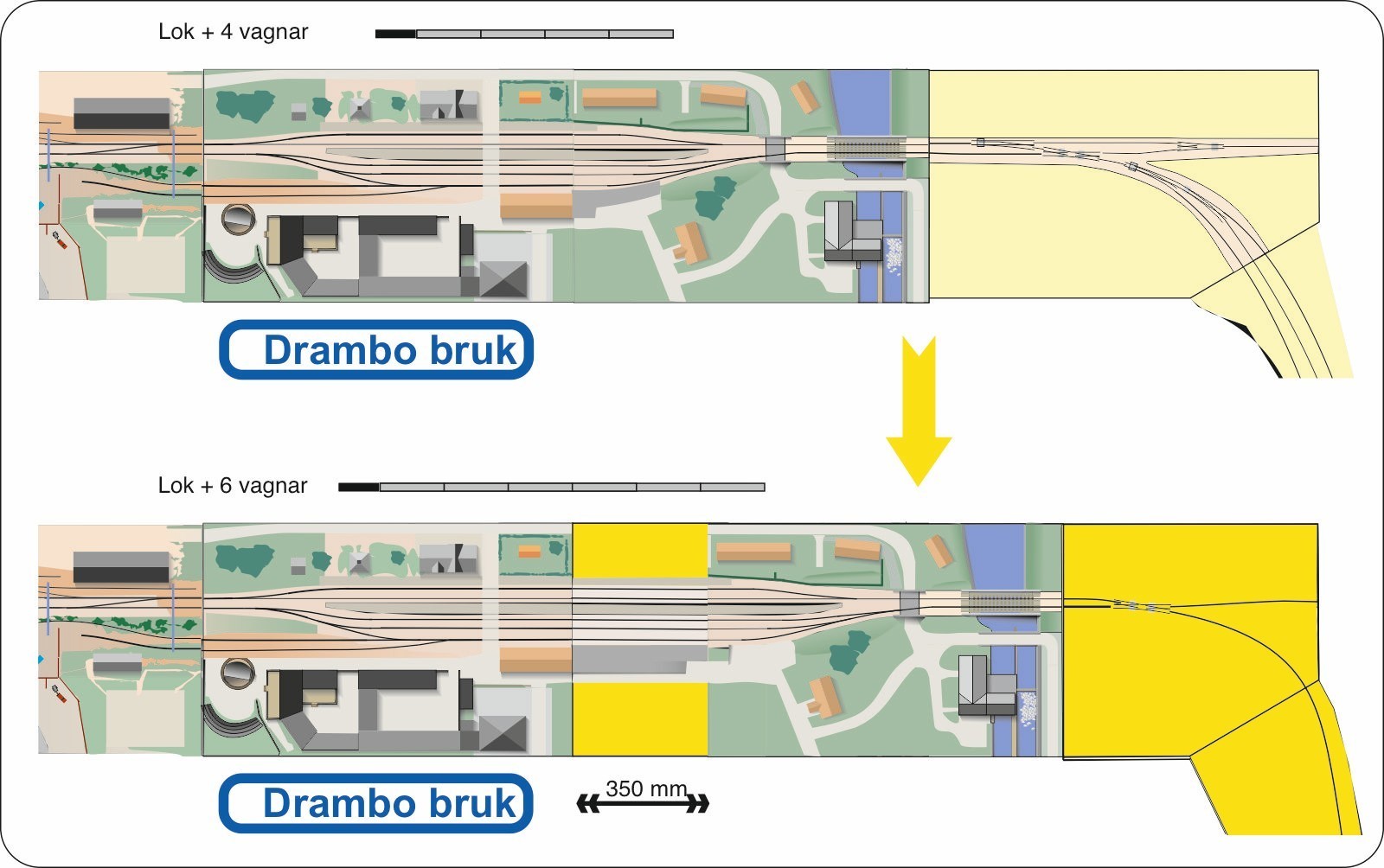

Genom att förenkla och lägga om spårplanen med en tvärare utgångskurva skulle sektionen kunna kortas av och en ny mellansektion på c:a 35 centimer skjutas in mitt i den tvådelade Drambosektionen.Det skulle ge X55-tåget  med fyra vagnar goda marginaler och på sikt även kunna ta emot persontåg med 6-7 vagnar.

.

- Förbedelser

.




Här ska snittet göras.

.

- Förbedelser

.

.

.

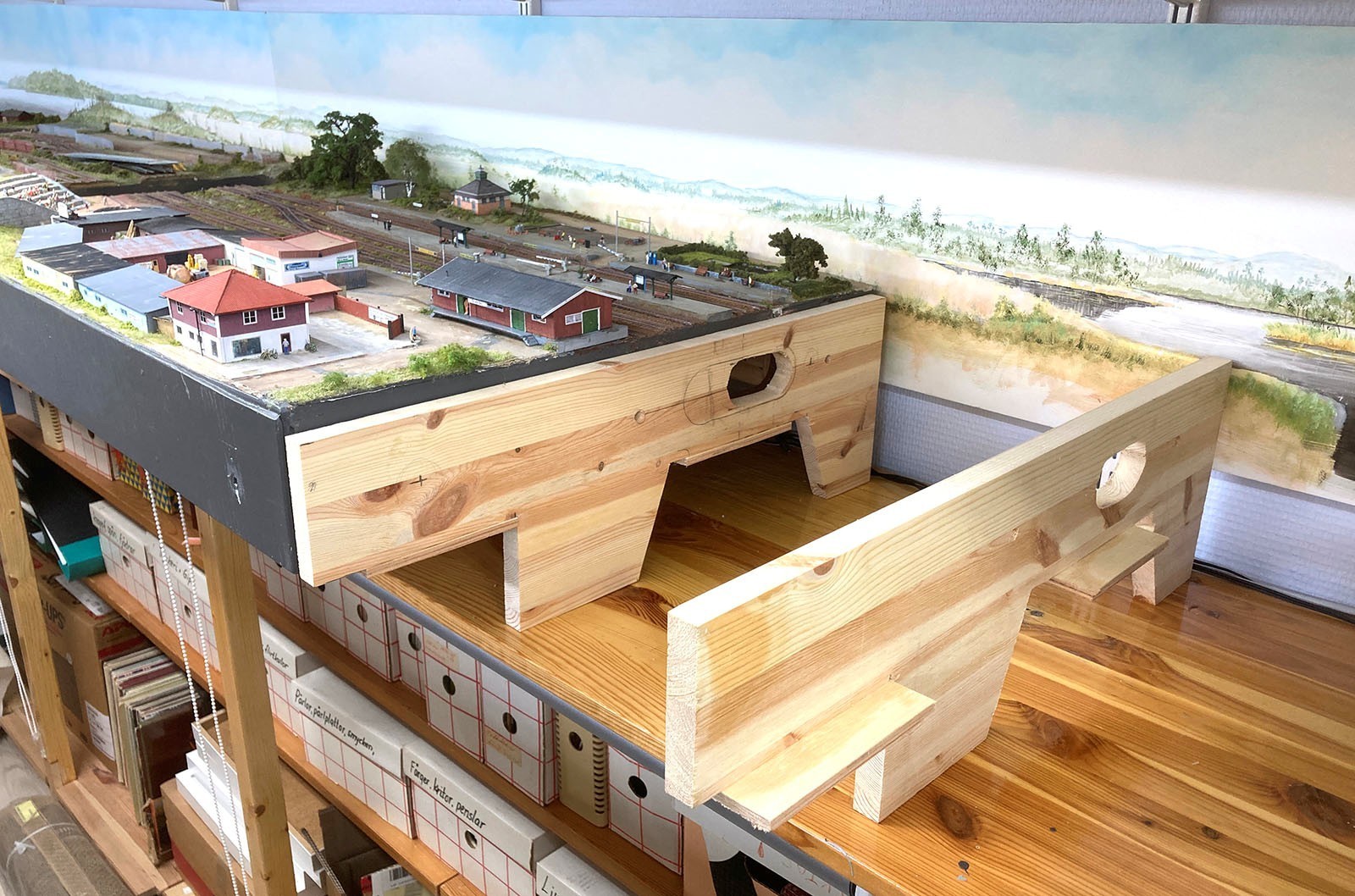

Gavelsidor tillverkades av överblivna limträskivor.

Den här gången med stödben för hyllplacering som de gamla sektionerna saknat.

Bredare än så här blir det inte, men i skala N blir 35 centimeter ändå en rätt bra förlängning.


Passade även på att komplettera med riktpluggar innan spåren skulle läggas.

.

.

.

Efter lite nivåjusteringar med kartongremsor i olika tjocklekar läggs ett korkunderlag på spårområdet.

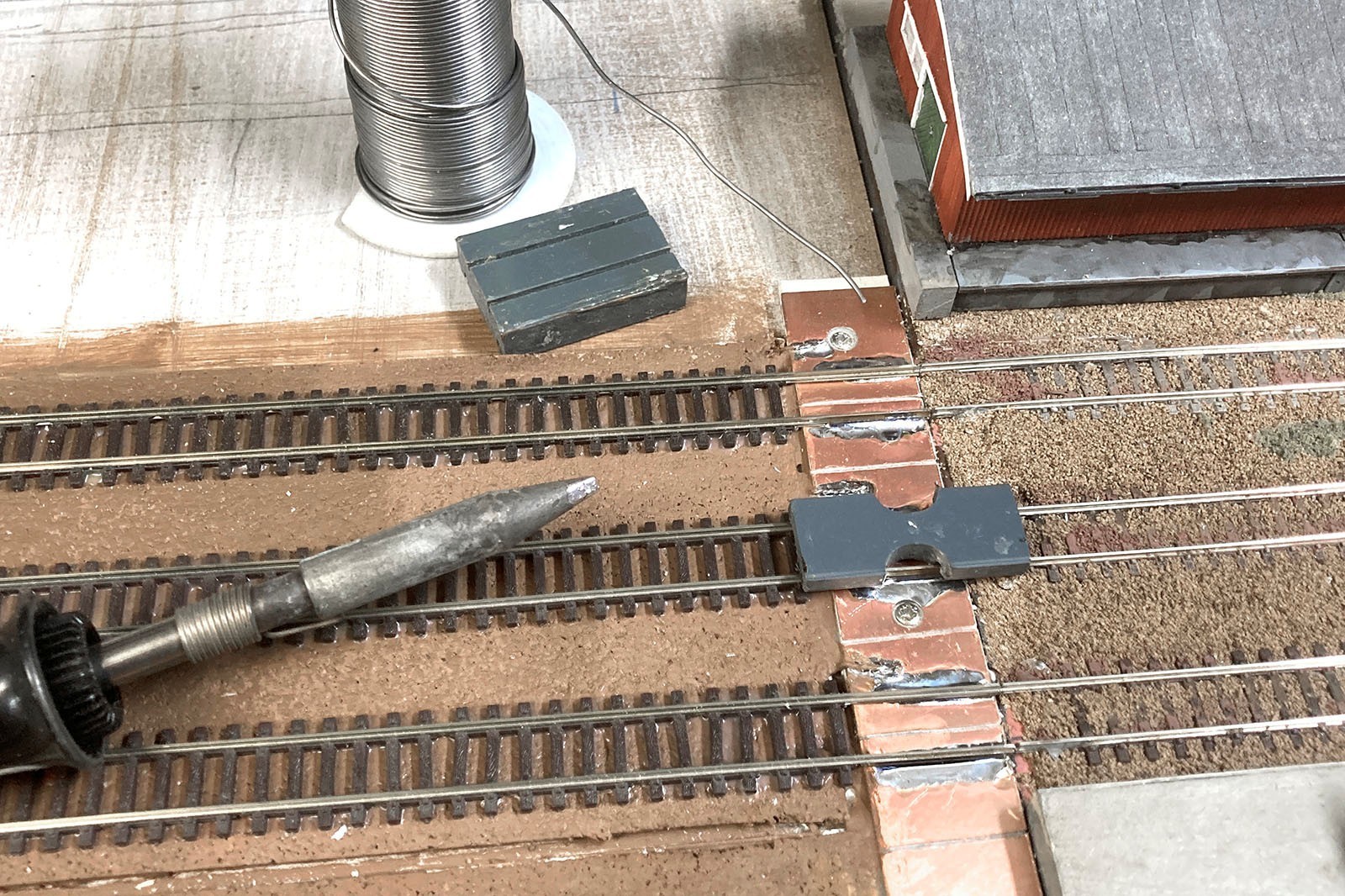

Spårändarna vid skarvkanterna löds fast mot längder av kretskortslaminat som snittats i ytan för att isolera strömkretsarna från varandra.

Efter att allt elektrisk kopålats ihop och testats är det dags att börja fundera på gestaltningen av ytorna på båda sidorna av spårområdet.

- Gestaltning av ytorna (Det fanns inga planer så idéerna fick växa fram allt eftersom)

.

.

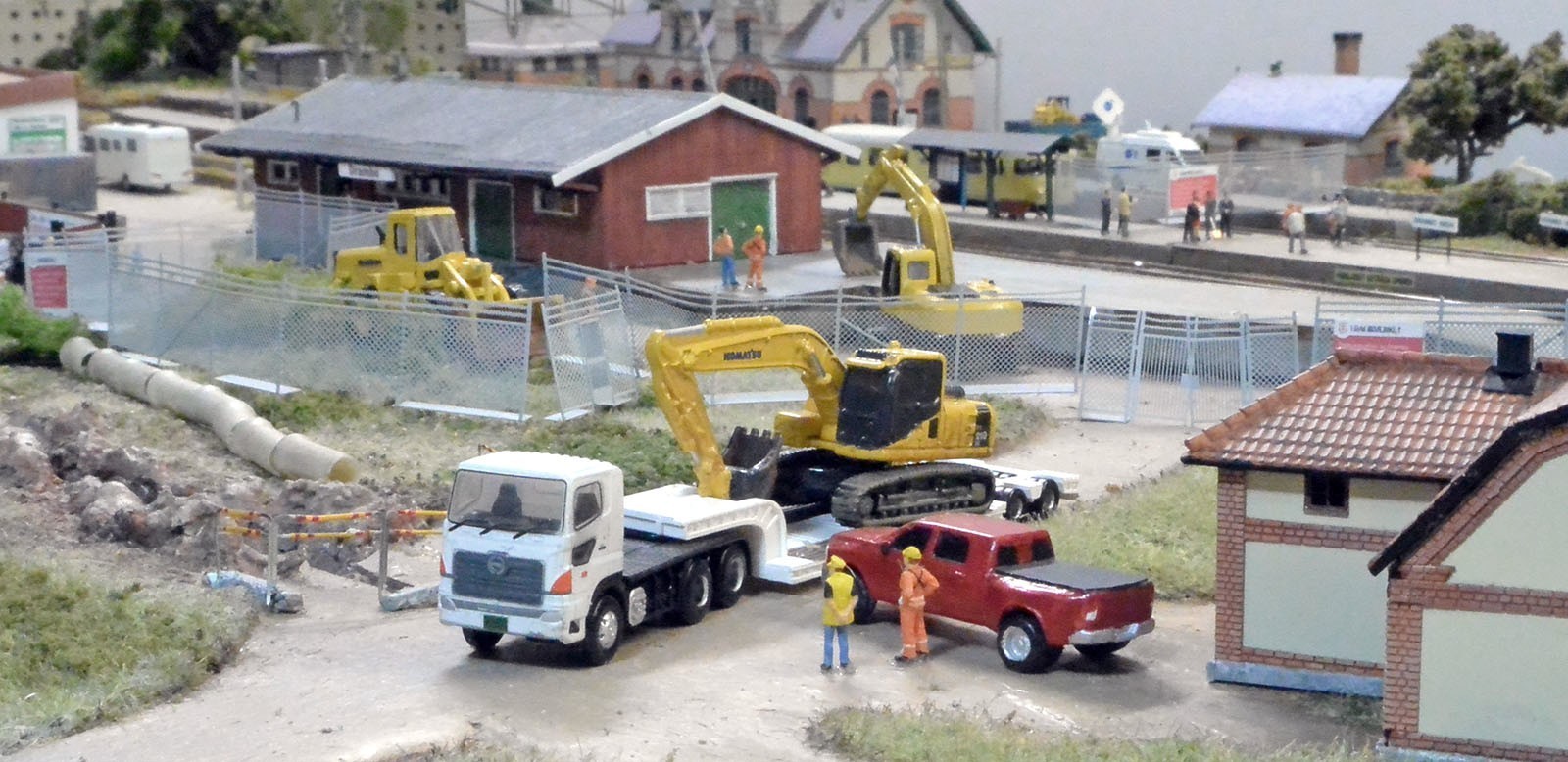

Första spadtaget vid perrongen.



Och arbetet kan börja..........

En video som i kortformat sammanfattar jobbet.

Södra sidan - Nya tillhållet i byn, en Sibyllaservering

.

.

.

På södra sidan ska en korvkiosk byggas.

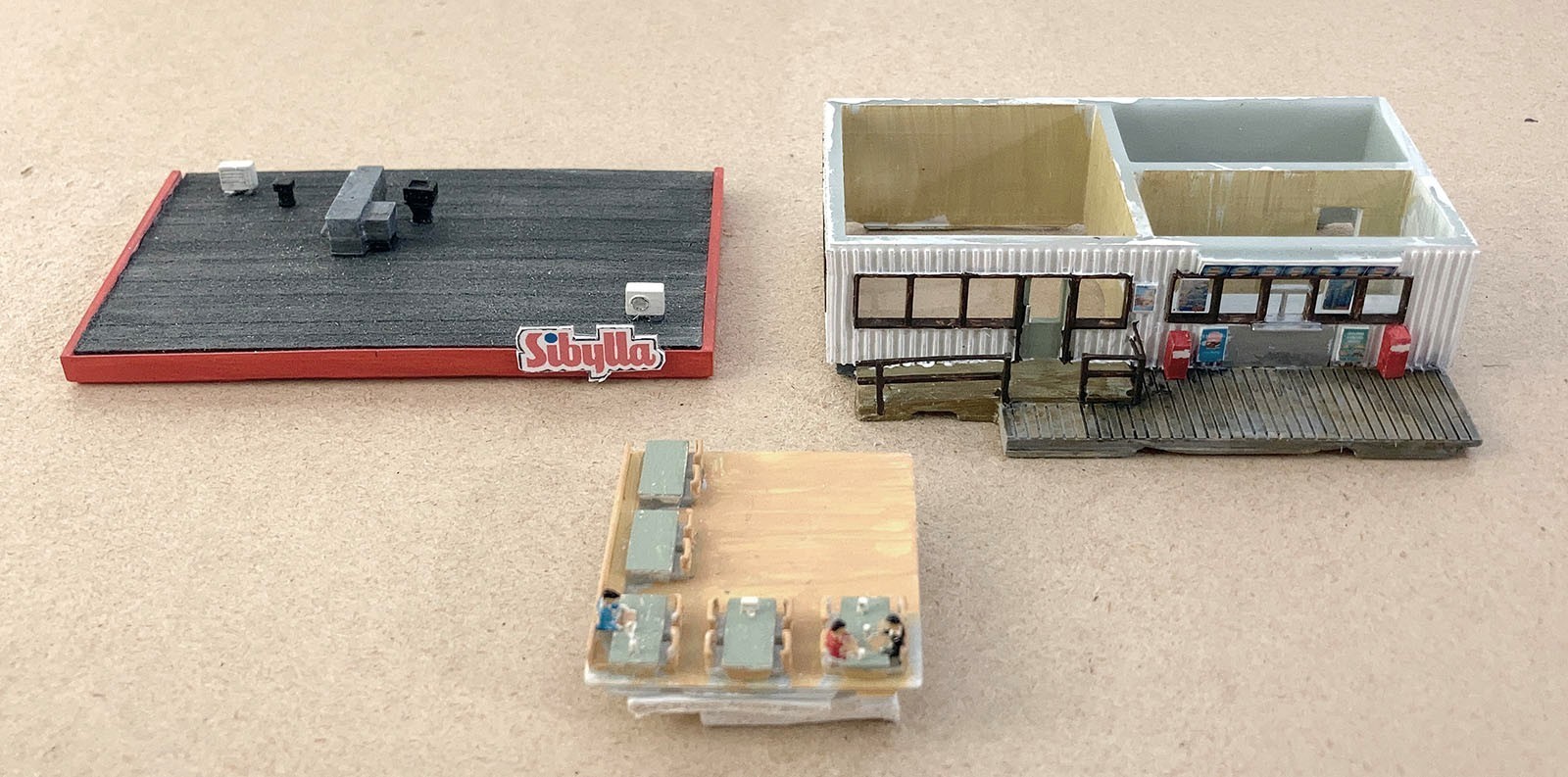

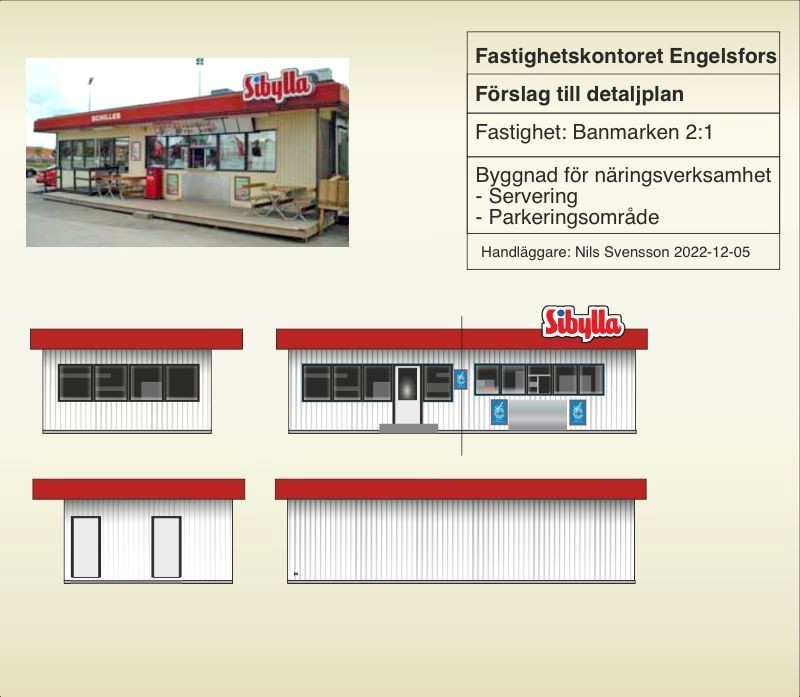

Efter någon dags ritarbete är delarna klara för utskrift i 3D-skrivaren.

Och modellen har placerats ut. Förebild:- Schilles kiosk vid Krillans sporttfält i Köping.


.

.

.

En korvmoj utan korvkö är ingen korvmoj.Hittade inga lämpliga gubbar i Preiserserien.

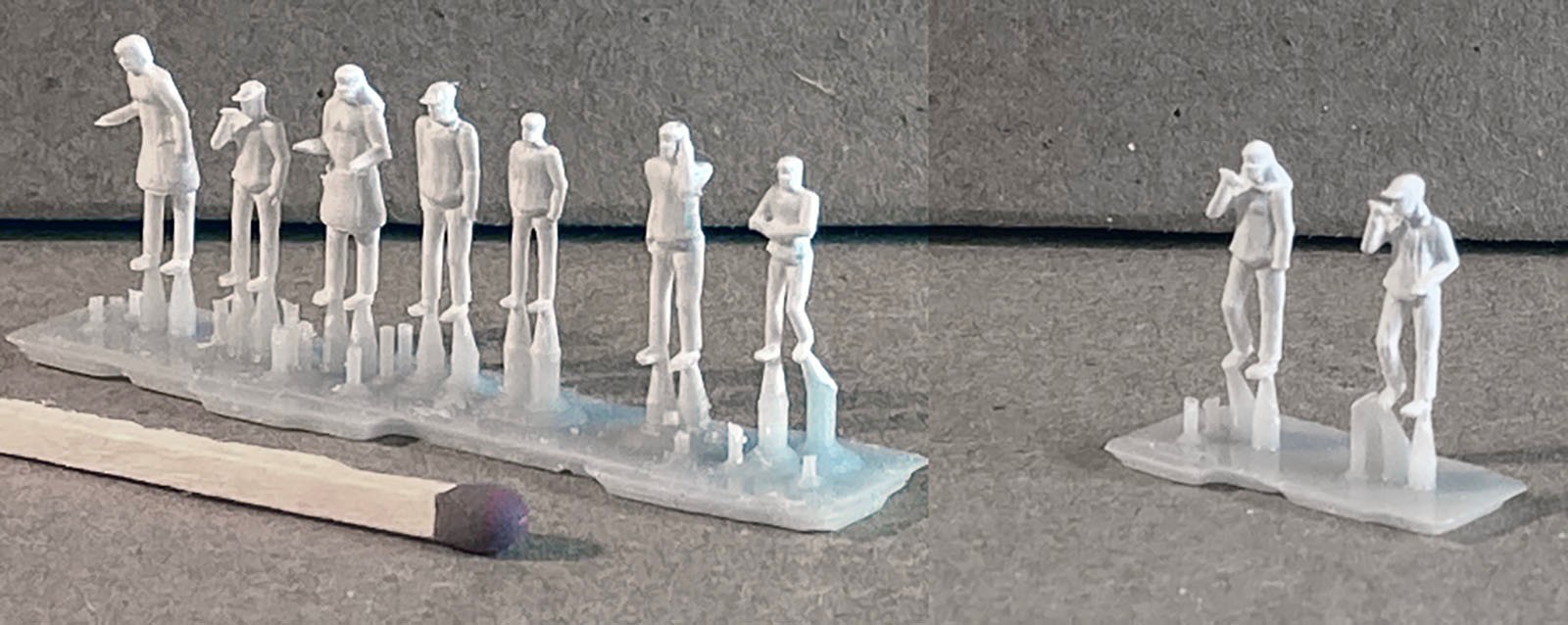

Lite mer ritarbete så kunde jag skriva ut egna gubbar i "korvpositioner" som sedan målades.

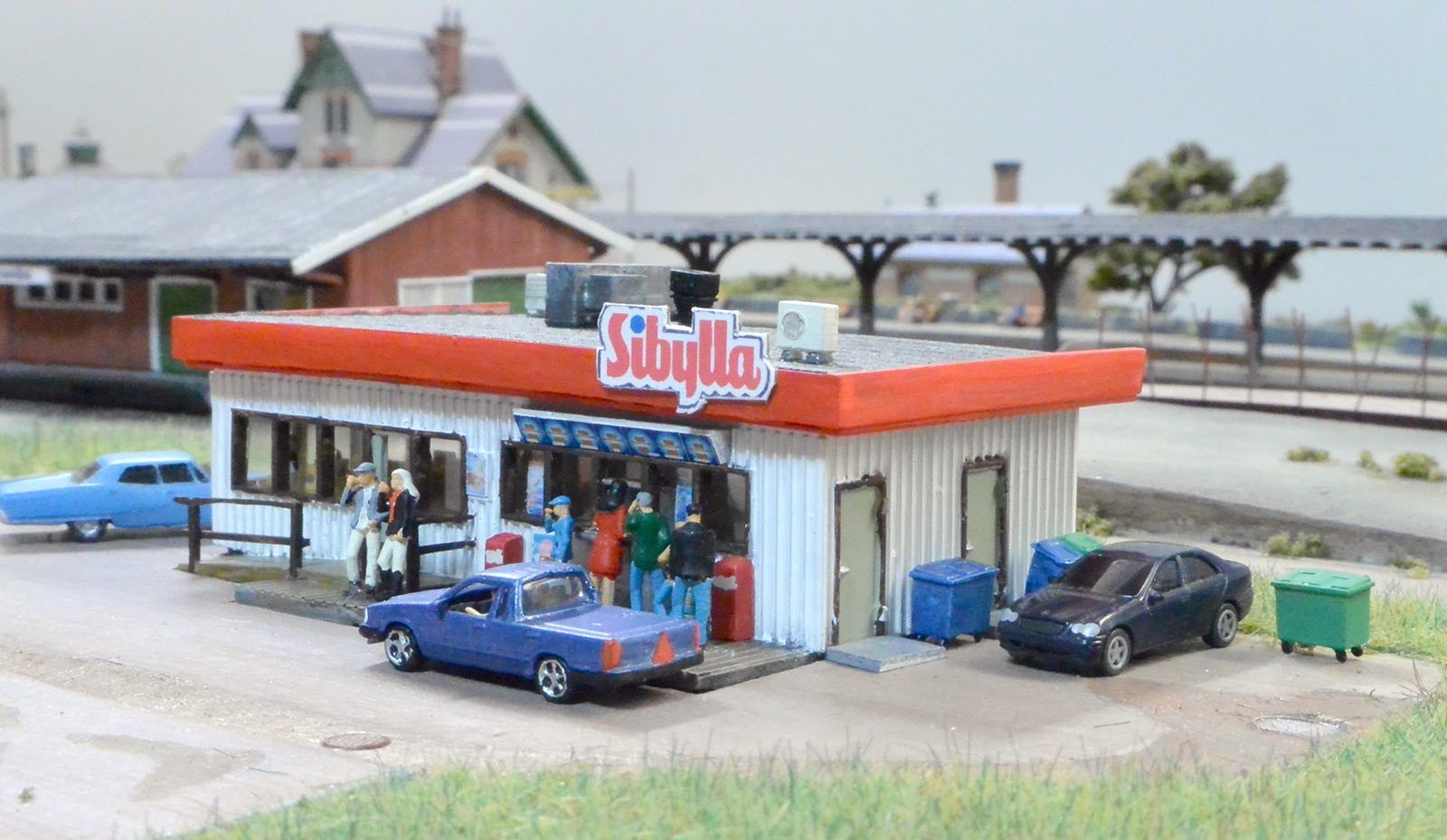

Korvkön vid den nyöppnade Sibyllaserveringen.


Norra sidan - Bruksgatan förlängs och gamla pappmockuper byts ut.

.

.

.

Längs gamla bruksgatan står sedan länge några "tillfälliga" mockupmodeller av papp som jag nu ska byta ut i samband med förlängningen.

Förebilderna är hämtade från bruksområdet nära slussarna vid Kolbäcksån i Virsbo. Här ett bostadshus.

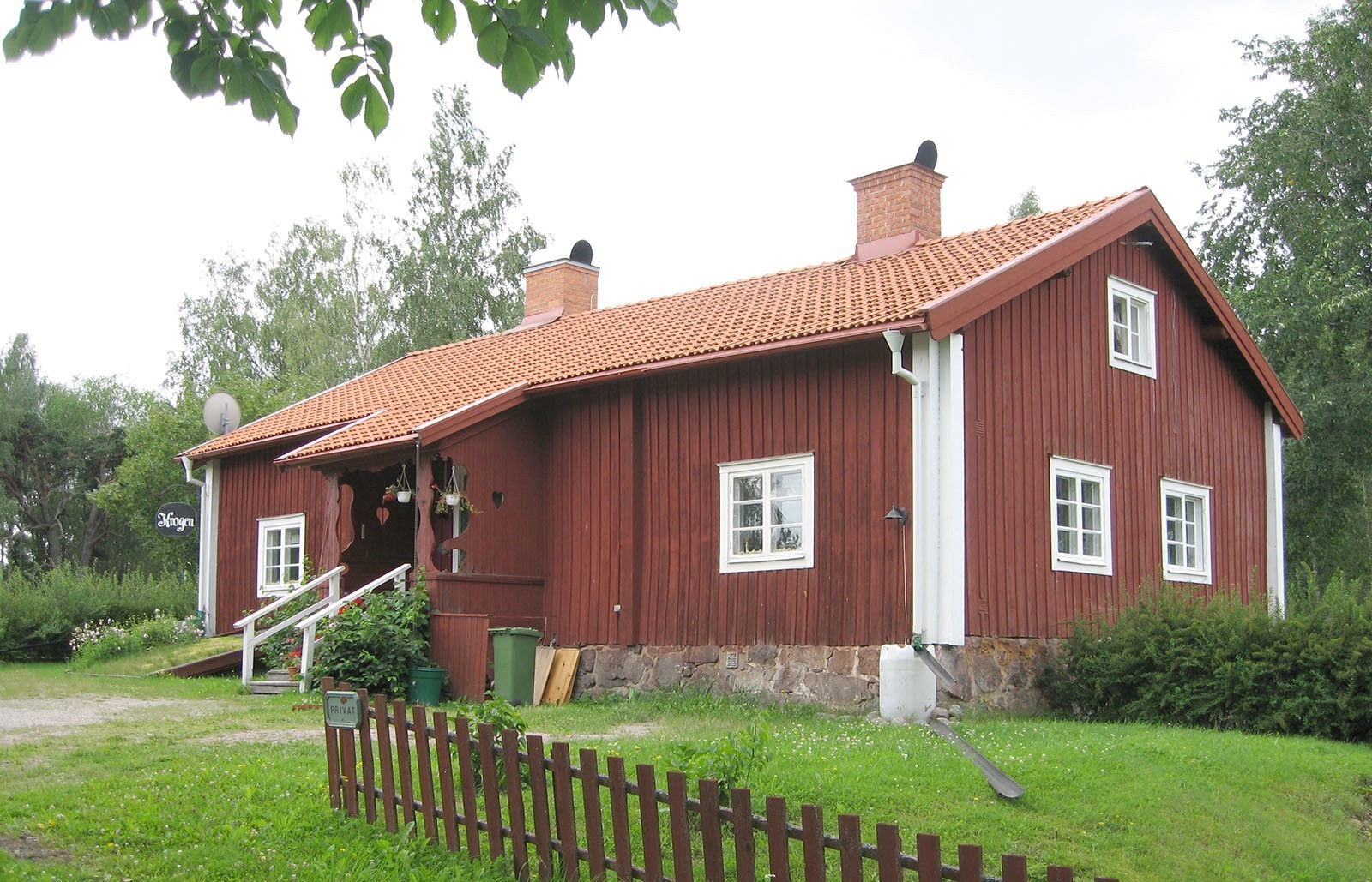

Det här huset, kallat Krogen och det har tidigare varit värdshus.


.

.

.

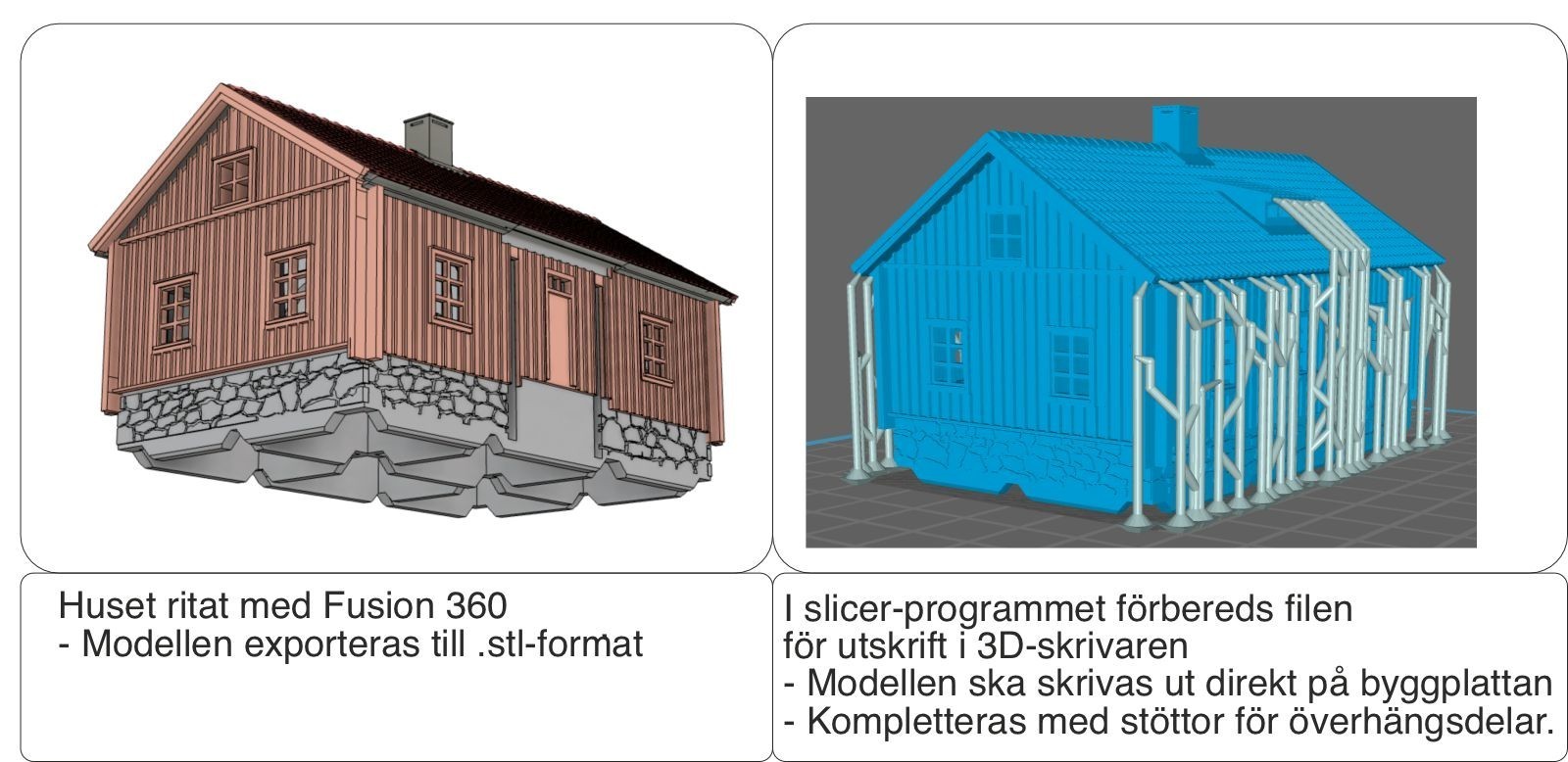

Det blev lite mer 3D-ritjobb och provkörningar i 3D-skrivaren.

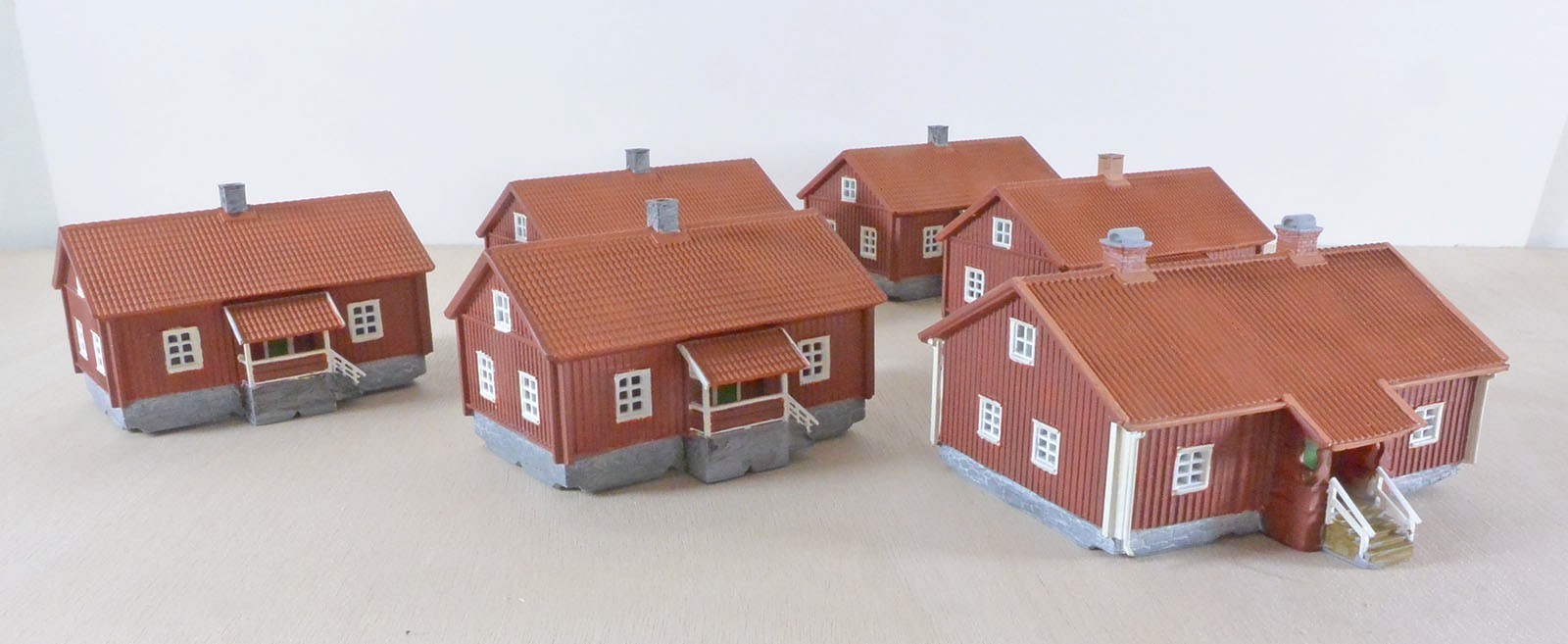

Så här såg husen ut när skrivaren var klar.

Det blev en samling på fem bostadshus och så Krogen som på anläggningen blivit sommarcafé.


.




Krogen och första bostadshuset före och efter utbytet.

.

.




Den förlängda bruksgatan med en mer enhetlig brukslänga.

.

.

.

.

Krogen med sitt sommarcafé ligger idylliskt nere vid ån

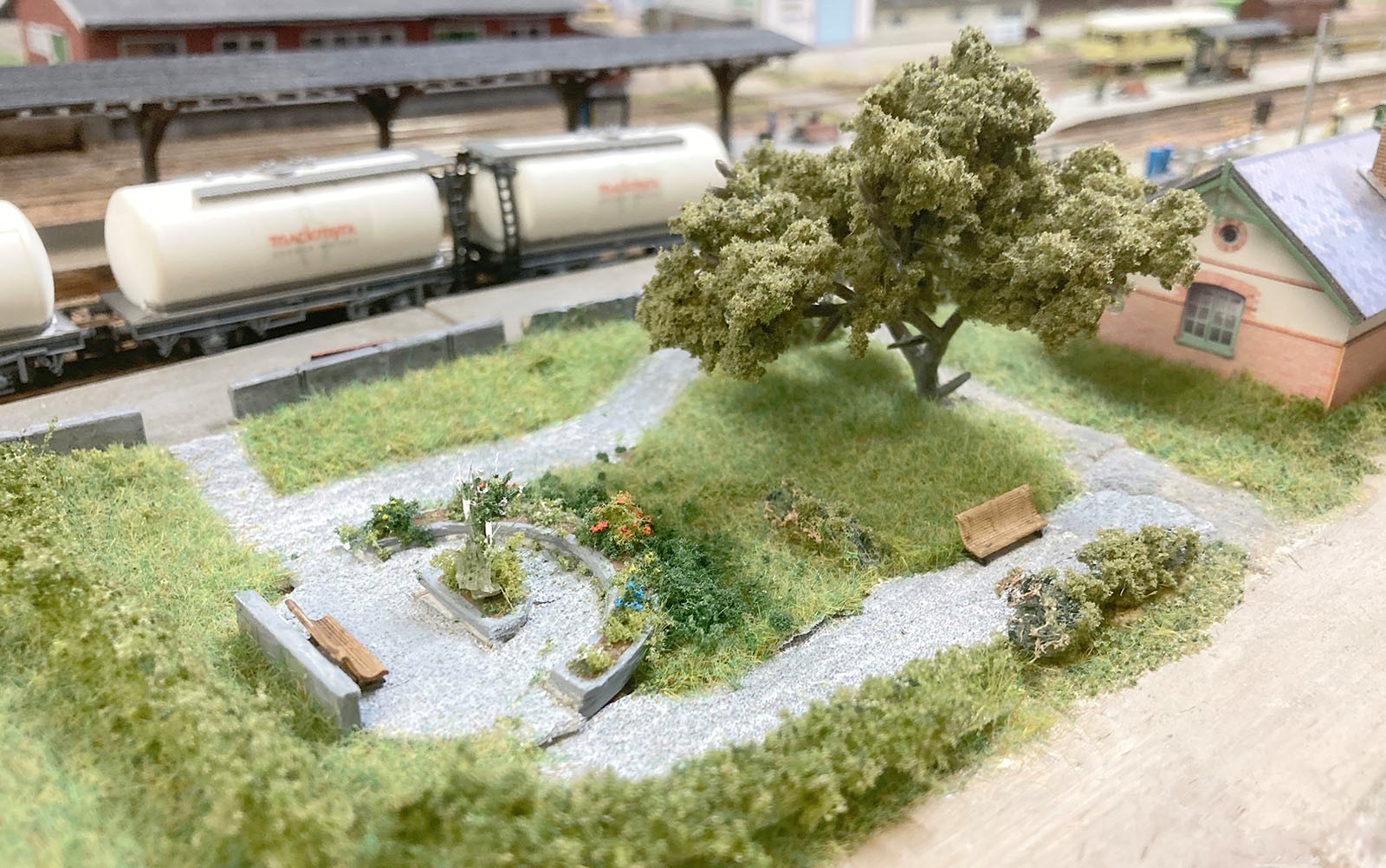

Den lilla järnvägsparken förlängdes också med en extra blomsterplantering.

Perrongen fick ett nytt tak av Töreboda-modell.Taket finns som byggsats i skala N

hos  Frykmodell.
