Gubbagropen - Etapp 3 - Ny spårdragning runt gropen
- Bygge av löstagbara sektioner på bottenplattan.
uppdaterad 23-06-27
23-05-07

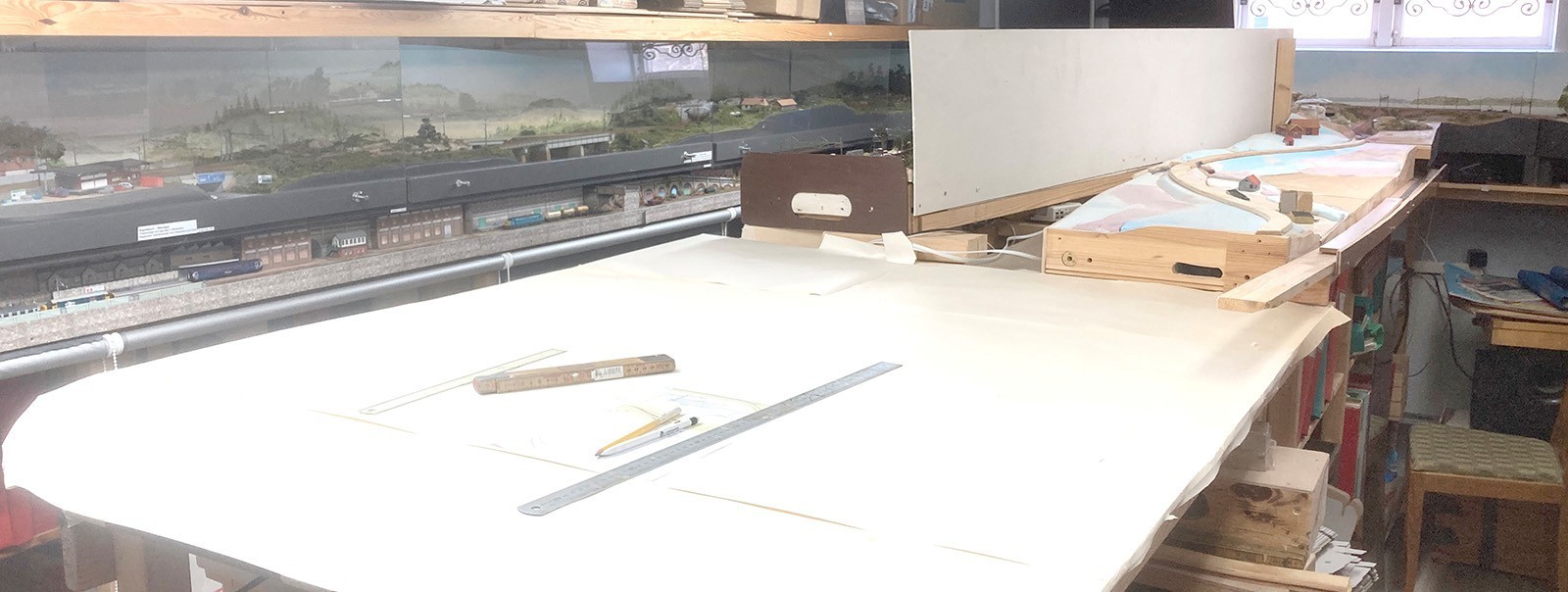

Nu är ytan rensad och står som ett oskrivet blad
23-05-10

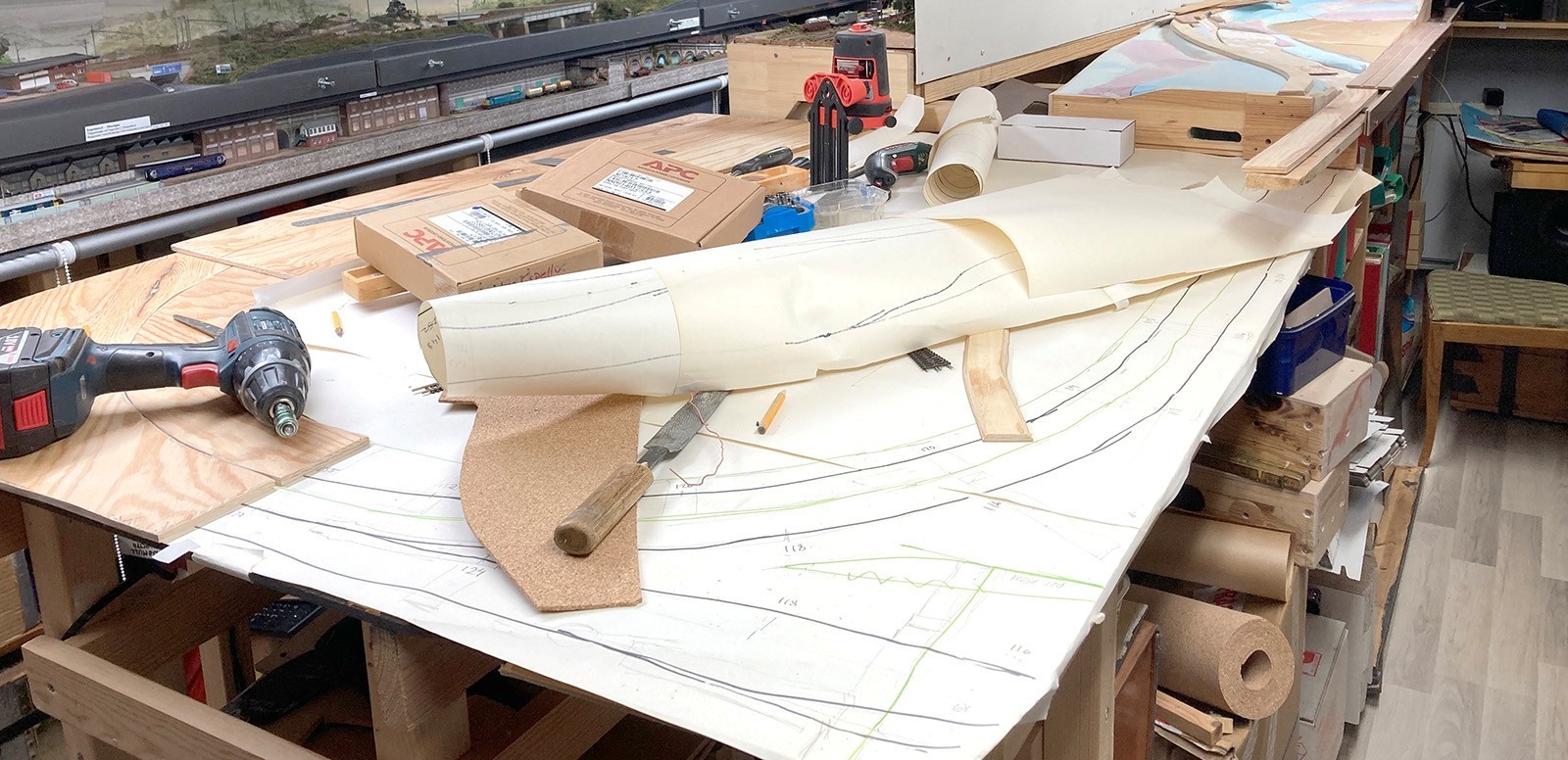

Lite förberedande skissarbete för att kolla kurvradier och lutningar
23-05-12

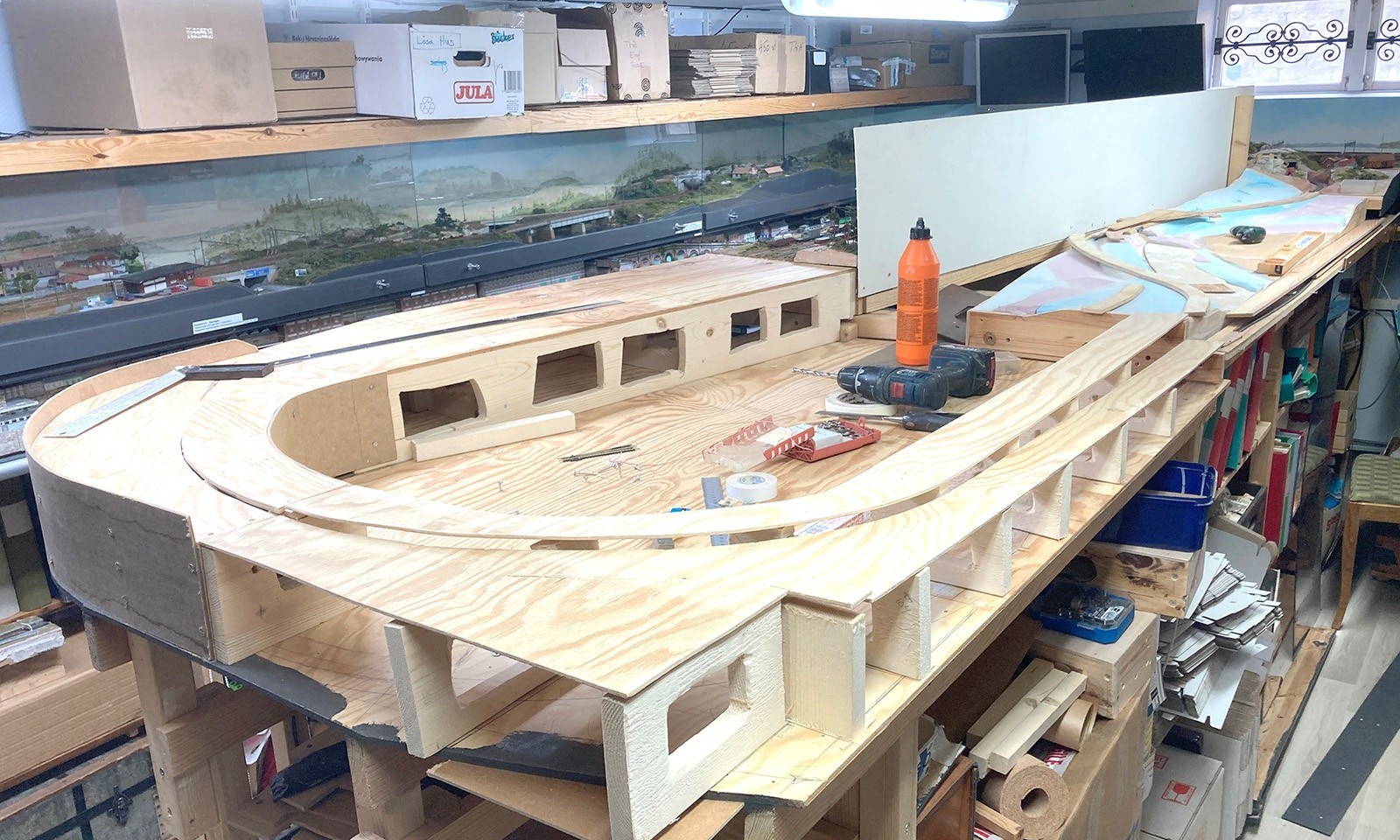

De nya sektionerna börjar ta form bakom allt stök på bottenplattan.
23-05-16
Det blir två sektioner på plattan.Stomverk:
- Tvärställda 22 mm brädor
- Sidor under den breda sektion 22 mm brädor
- Sidor på övriga delar i 4 mm tillböjd masonit
- Banvall av 7 respektive 4 mm plywood som
kommer att täckas med 23 mm kork.
23-06-14
Nu har den nya bansträckningen kommit på
plats över både gubbhörnet och gubbfallets
två sektioner i bakgrunden.

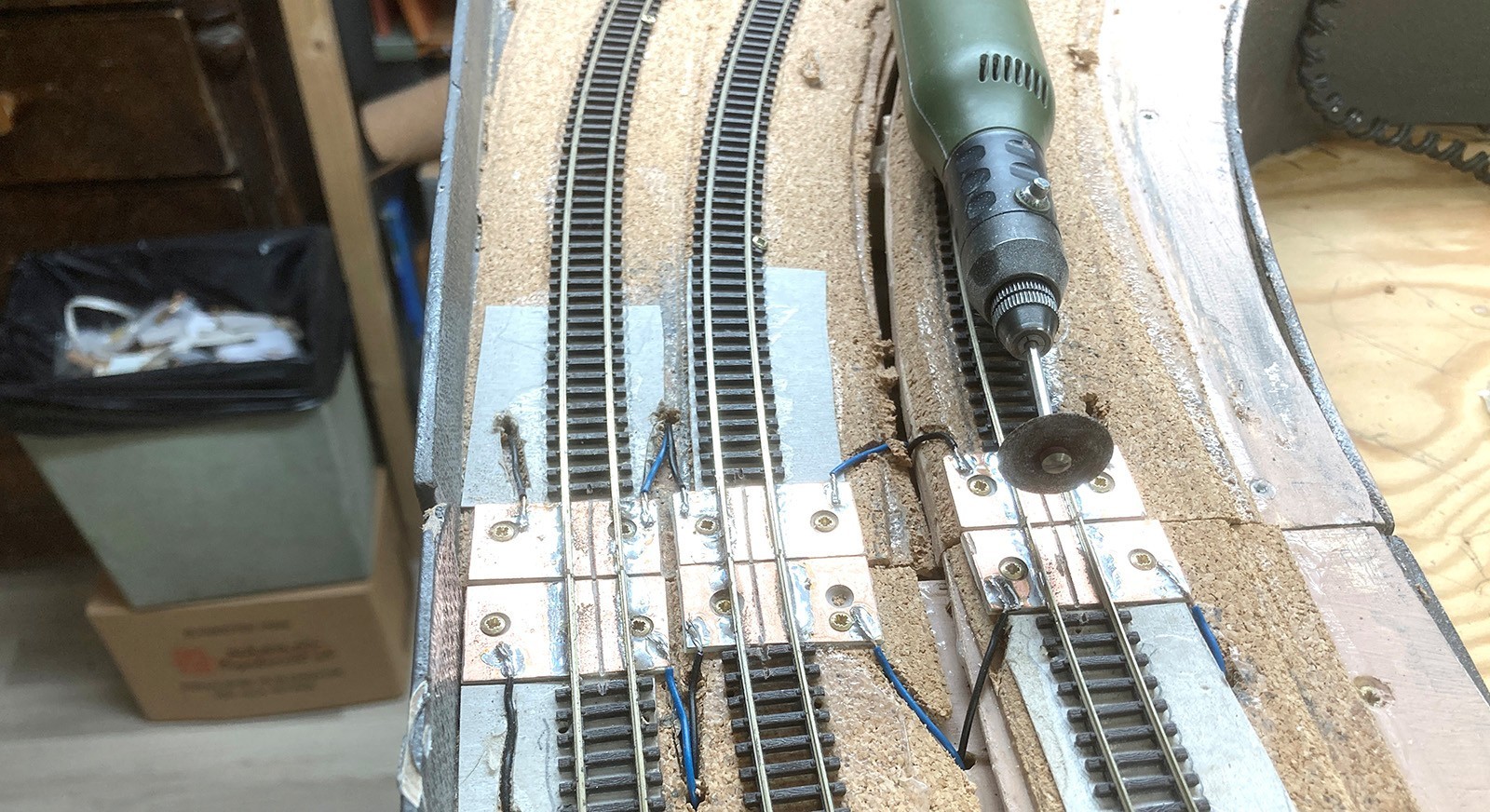

Infästning av rälsen på tillkapade lödplattor.
Det krävdes lite finlir då spåren på den gamla
sektionen låg olika högt och i lika vinklar.
Hoppas att injusteringen håller sig över tid.
Skarvningen mellan de nya sektionerna gick
lite smidigare då man kunde lägga hel räls
över skarven och sedan kapa efter lödningen
av rälerna .
Men det var bara öververket.

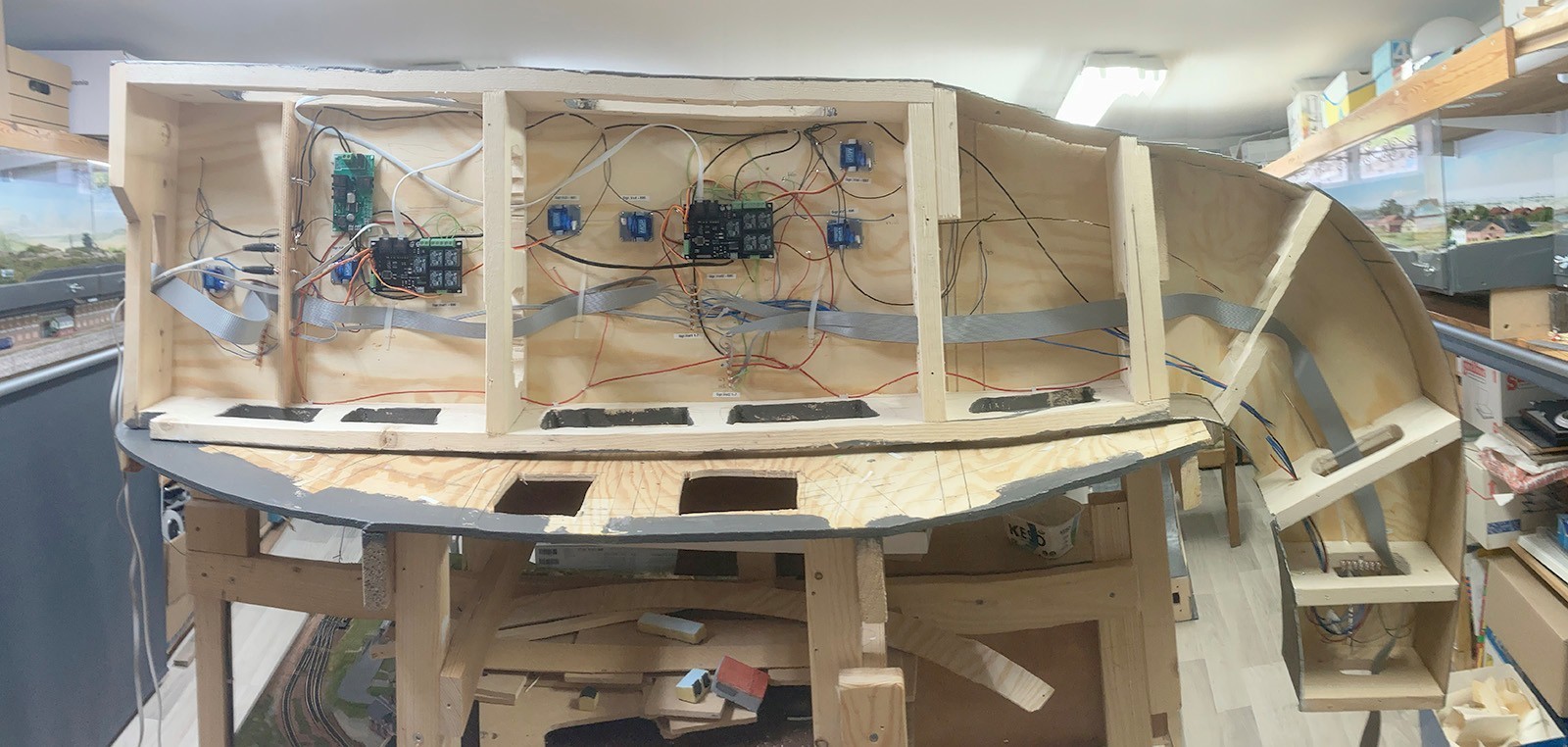

För att komma vidare är det nu dags att
vända sektionerna på sida för att koppla
ihop det elektriska.
Körströmmen till de olika blocken kommer via flatkabel från blocksensorn på Skultunasektionen.
Växelstyrning med Möllehems Servo5-kort och småservon vid växlarna
23-06-25
Nu är spåren elektriskt anslutna och fysiskt inpassade mot angränsande sektioner.
Här ser vi en första provkörning runt Gubbagropen.
Än så länge utan växeldekodrar och växeldriv som inväntas under kommande vecka.
