Engelsfors, modul 3 - Sjön och broarna

    Meny - FREMO-N

2008-08-27

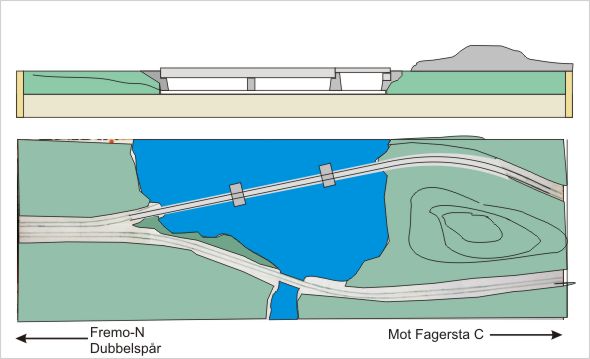

Modulbeskrivning
Modulmått:     1200*400 mm   (tredje i en serie på tre moduler)
Ändstycken: Höger sida           - Internt gränsnitt med två spår mot den
                           andra modulen i serien.
Vänster sida        - Fremo-N 2-spår, flck profil
Avvikelser: - Inga avvikelser.
   De tre modulerna lämnar av i respektive ände enligt Fremo-N.
Modulen började byggas:  2006-01-01

Så här såg modulen ut den 28 maj 2007.
Bron är tillfälligt bortplockad under tiden grönytorna skall läggas.




Modulbeskrivning
Modulen är en linjemodul som avslutar trippelmodulen. Här går de två skilda linjerna iväg från Engelsfors på var sin sida om en bergsknalle för att sedan samlas ihop till en normal Fremo 2-spårsövergång vid modulskarven.
På vägen passerar linjerna var sin bro över en tänkt segelled i någon av Bergslagens kanaler.

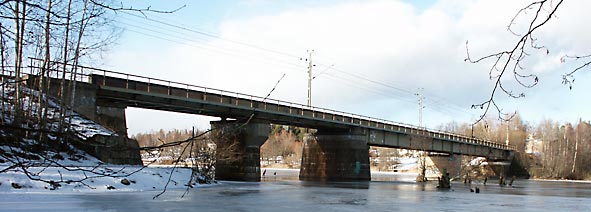

Förebilden till den långa stålbron
Bron över Kolbäcksån / Strömsholms kanal vid västra infarten mot Fagersta C på linjen Örebro/Frövi -  Fagersta C.
