Motorvagn Y6

sidan uppdaterad:  2008-08-27


Förebild Bygge del 1 Målning o detaljer Chassie Fler bilder

Foto: Olle Frykmo

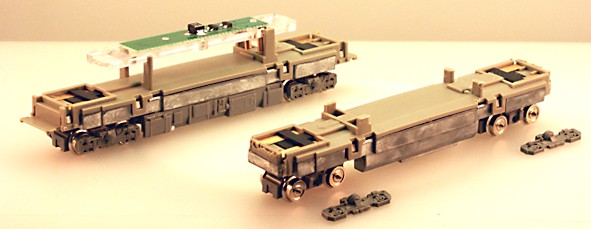

Chassie med drivning
Drivningen kommer från tillverkaren Tomix och är ett underrede till en Japansk motorvagn.
Här har jag följt bygganvisningen från Nmodel när det gäller att anpassa underredet så att det passar.
  • Belysningsplattan lyfts bort
  • Plastlådan nedtill skruvas loss
  • Boggiesidorna kapas av sedan boggierna snäppts loss
  • Plasten i fram- och bakkant kapas jäms med metallen
  • Pinnarna på ovansidan kapas till 16 mm höjd, mätt från chassiet under pinnarna
  • De delar av underredet som syns under kåpan och genom fönstren målas mattsvarta.
    Hjul och boggier målas smutsgrå, så att de framträder före den "stora klumpen" under kåpan.
    På bilden är dessa ännu inte målade.

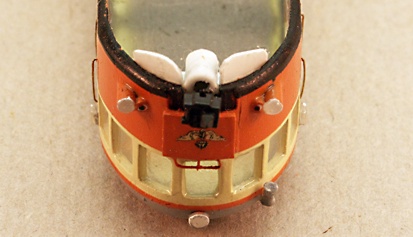

Sedan kan kåpan kompletteras med koppel och plogar.
Här gör jag lite annorlunda jämfört med byggbeskrivningen, då jag från början bestämt att vagnen inte skall kopplas ihop med någon annan vagn vill jag försöka få så förebildslika koppel som möjligt.

Kopplen är Scharfenbergskoppel från Tomix. Normalt är dessa ersättningskoppel och skall monteras  in i en normal koppelhållare, men här har jag kapat den bakre delen på kopplet och monterar det i ett styrenrör 1/8 (3,17mm) som filats platt i botten.


Plogarna är utskurna ur 0,4 mm styrenplast och fästs också på den främre plattan.
När detta har kommit på plats målas koppelfäste och platta mattsvarta samt plogarna klart röda.

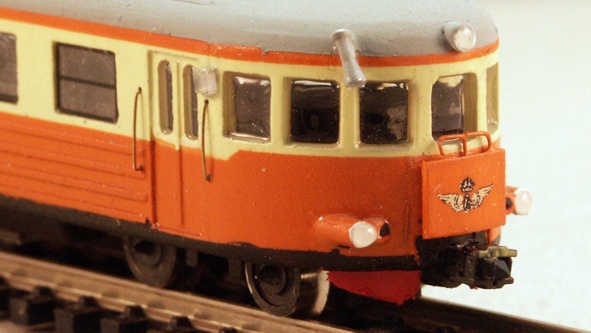

Här en detaljstudie av fronten

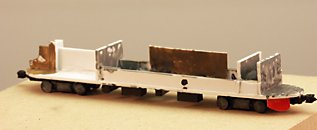

Underrede utan drivning
Släpvagnen har fått ett underrede byggt av styrenplast, då den inte skall ha någon drivning.
Även den med Scharfenbergskoppel
