Förebild Bygge del 1 Målning o detaljer Chassie Fler bilder

Foto: Olle Frykmo


Målning

Byggbeskrivningen innehåller ett målningsförslag som kan vara lämpligt att följa.

Jag använder färgspruta för att måla och maskerar enligt byggbeskrivningen med Scotch magic tape.
Det är viktigt att man skär alla kanter samt att trycka till tapen med nageln för att få en skarp gräns.

I rekommendationerna används följande färger.
Sidor orange        - Humbrol nr 84
Sidor gul             - Humbrol nr 74  -  Jag har blandat denna med mera vitt för att få en ljusare gul färg.
Tak grå               - Humbrol nr 64
Nederkant svart   - Humbrol nr 33

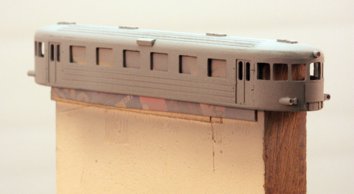

Kåpan kan lämpligen träs på ett stöd med stadig fot för att underlätta målningen och så att man slipper ta i kåpan medan färgen är våt.
Först läggs ett tunt lager grå grundfärg så att de nya detaljerna inte skall lysa vita genom färgen.
Jag har använt Humbrol grå nr 1 blandad med lika delar vitt.
Det kan vara lämpligt att börja med den svarta nederdelen, men jag valde att spara den till sist.

Den gula färgen sprutas på. Jag tyckte att färgen blev för mörk direkt ur burk så jag blandade ut den med mera vitt och sprutade en gång till.
Den nya kulören syns på nästa bild nedan t.v.

Därefter maskas det gula fältet av enligt instruktionen och nederdelen målas orange.
Färgen får sätta sig i någon minut, sedan tar jag bort maskeringstapen.

 Motorvagnen

Släpet

Då släpet skall vara slitet har jag blandat ut både den gula och oranga färgen med ännu mera vitt för att få fram en riktigt solblekt kulör. De vita fälten är utsparade för att bilda underlag åt graffittidekalerna.

Nu maskas de nedre delarna av
och taket målas grått.
Fönster

Här är släpvagnen tillsammans med sidofönster,
de dekaler som tillhör modellen samt den första varianten av  graffitttidekalerna.

Sidofönster.
Först scannade jag in vagnens sidor för att få rätt storlek på fönstren.
Sedan ritade jag fönsterlisterna i ett ritprogram med fönstren på ett eget lager ovanpå den inscannade bilden och skrev sedan ut fönstren på laserskrivare och OH-film.

Jag skrev ut många fler fönster än vad jag behövde eftersom alla fönster inte blir korrekt skurna på en gång. Det handlar ju om delar av millimeter. Fönstren skars sedan ut med vass skalpell och limmades fast med superlim.

Främre fönster.
Till de främre fönsterna har  jag provat en annan teknik. Jag använder en blank vattenbaserad lack och "spänner" den över öppningen genom att pensla lack över fönsterhålet på insidan av karossen så att en fönsterhinna bildas. Lacken heter "Ocean Super Gloss" och är inköpt på Panduro.

I skrivande stund har jag just sett på Togdillens hemsida att man nu kommer med en sats färdiggjutna fönster till Y6:an. Det hade ju varit betydligt enklare !!




Det fönster som syns bakom dörren är fönstret till toaletten och det skall ju inte vara genomskinligt.
Jag har lagt på lite epoxi bakom OH-filmen för att få fram effekten.

De små positionsljusen vid dörrarna är tillverkade av lite glasklar plast 1,5*1,5 mm
och är spillbitar från andra byggsatser
Ett signalhorn som passade hyggligt hittade jag i diverselådan.
Lykthusen målas vita och täcks med en droppe epoxi som lyktglas.

Innan dekalerna sätts på plats har den svarta färgen lagts på längs nederkanten.




Dekaler
Till motorvagnen och släpet finns passande SJ-dekaler att köpa via Nmodel. SJ:s logga med vingar samt ett antal vagnsnummer.


Släpvagnen skall märkas som en Banverksvagn och behöver andra dekaler.
Banverksdekaler i skala N finns hos JS-Design.

Litteranummer har gjorts i datorn med Corel Draw och skrivits ut på bläckstråleskrivare..
Graffittimålning


Även om jag inte är förtjust i företeelsen graffitti är jag ändå lite fascinerad av formspråket.
Idag kan man hitta av- / undanställda Y6:or som blivit "dekorerade" på detta sätt och min tanke var att släpet skall bli en statisk modell på en bangård.
En bra förebild råkar stå vid godsbangården i Västerås

Det kommer inte att bli en direkt kopia av förebilden.

Graffittin med tags och andra bilder tänker jag göra efter egen smak med texter som speglar min egen värld, hobby och jobb.

Här ett par skisser på idéstadiet innan jag lagt in dom i ritprogrammet.
Någon som känner igen förkortningarna?
De har anknytning till järnväg respektive datakommunikation.

Min tanke är att istället för att försöka måla graffiti på vagnen skall jag göra den med hjälp av dekaler.
Jag använder som vanligt Corel Draw för att rita dekalerna och skriver sedan ut dom på dekalpapper för bläckstråleskrivare, "SuperCal".
Det är viktigt att den yta man sätter dekalerna på är vit, eller jämnt ljust färgad.
Eftersom pappret är genomskinligt skall grundfärgen vara vit för att färgerna skall bli rätt.


Tyvärr ger dekalpappret mig stora problem. När det kommer ur skrivaren är bilderna skarpa och klara.
Man täcker sedan pappret med en lack för att inte färgen skall lösas i vattenbadet.
Man måste sedan skära rätt nära "trycket" och det finns en risk att lacken spricker och att färgen ändå löses upp. Några texter blev bra, men de stora bilderna tappar skärpa och kulör och blir fläckiga. Hmmmm..... Försöker skära lite längre bort, samma resultat.......

Jag har använt pappret tidigare till en bussmodell och då hjälpte det om man såg till att lacka två gånger innan man skar ut dekalen.  Kan det vara något "bäst-före-datum" som gått ut för pappret??


Dekalen som den kommer ut ur skrivaren Samma dekal fastsatt efter vattenbad.
Efter ett par timmar ser den ut så här.

Här nedan är resultatet av ett sista försök där jag skurit ännu längre ut från trycket.
När dekalerna torkat får jag försöka skära rent och hoppas att dekalen inte släpper.

Resultatet blir faktiskt lite bättre. Lite dämpat och lite sprickor, men det stämmer bättre med det skick målningen skall vara i.
Klicka för en större bild Klicka för en större bild

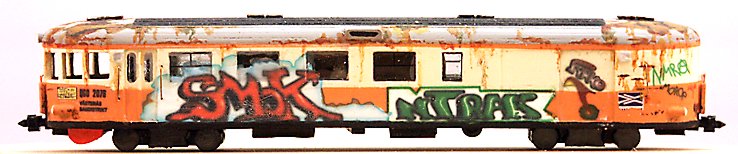

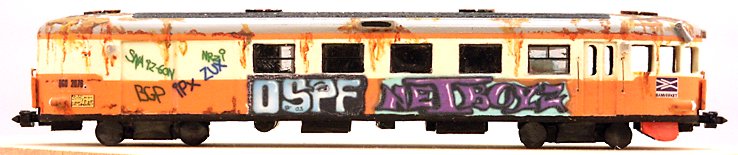

Jo, det fungerade, efter att dekalerna torkat har jag först lackat dessa med blank lack, sedan målat rost och rostränder med pensel och akrylfärg.
Då denna modell skall se sliten ut har jag sedan mattlackat hela modellen utom fönstren.
Jag använder pensel och vattenbaserad "Ocean matt" köpt på Panduro. Den torkar upp verkligen matt.

Sen är det dags att pilla dit handräcken signalhorn och "spänna" blanklack i de främre fönstren
och sedan är modellen färdig för att placeras ut på banan.

top

Till del 3 - Underrede och drivning ---->
