Ledningsstolpar av styrenplast - Skala N

sidan uppdaterad:  2008-08-27

back

Jag har valt att göra luftledningstolpar och kontaktledningsbryggor av styrenplaststrips och lite annat material som fanns hemma i lådorna. Stolparna blir relativt smäckra, inte så fina som de etsade från Entec, men betydlig billigare om man vill göra många stolpar att placera utefter banan.

Konstruktionen fungerar bra i skala N, i H0:an tror jag stolparna skulle behöva bli lite mer detaljerade och kanske blir plastkonstruktionen lite för vek, även om man går upp i dimensioner.


Jag använder inte luftledning mellan stolparna. Ledningen skulle se rätt grov ut jämfört med stolparna och den veka plasten skulle inte heller klara av att bära ledningen.

Dessutom är jag säker på att jag bara skulle trassla in fingrarna om jag skulle behöva pilla lite i närheten.

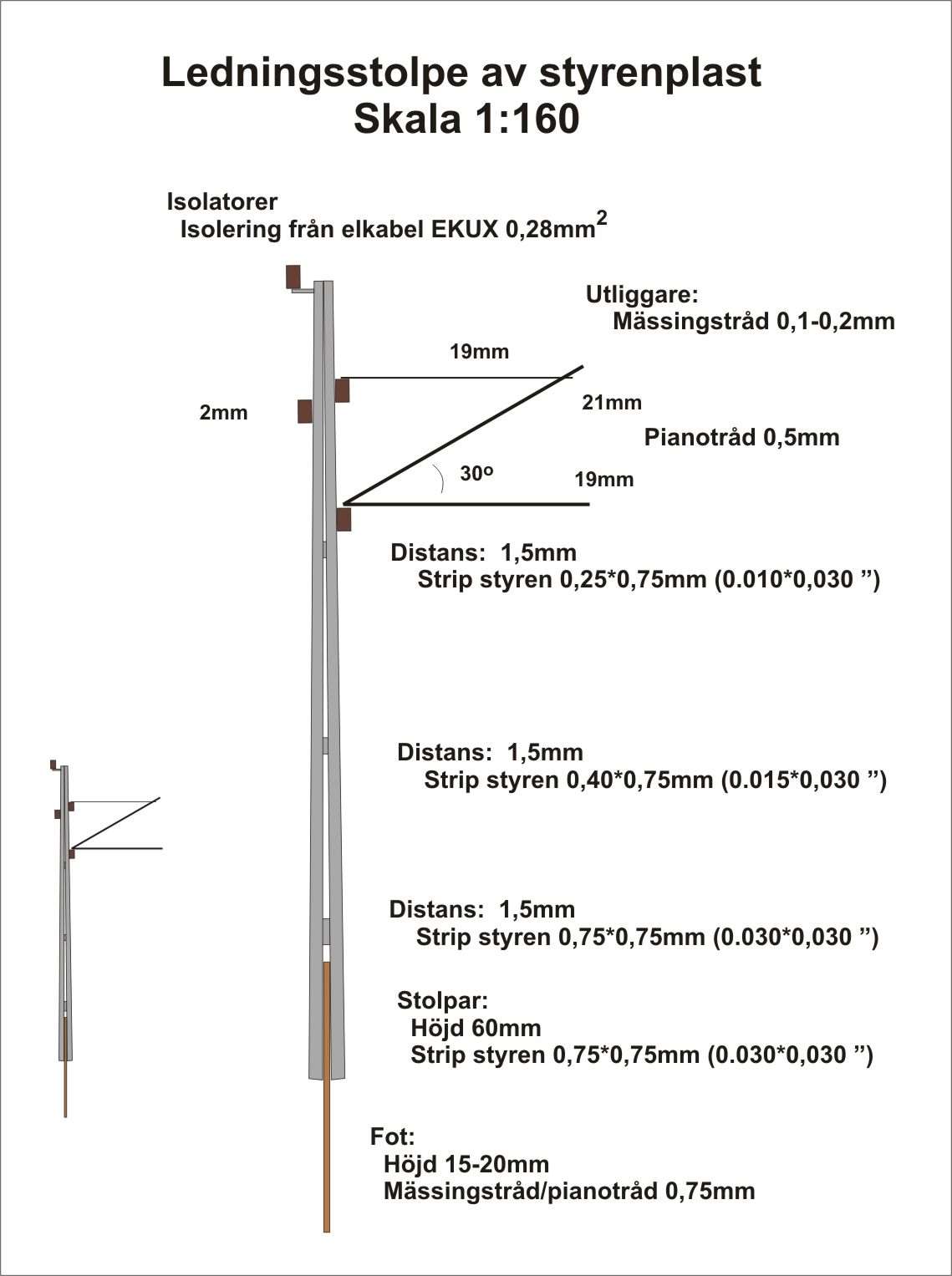

                  Ritning på stolpe



Stolpe från Skultuna runt 1990.

Förebilden är en lite äldre stolptyp som fanns efter banan vid Skultuna.
Idag används en modernare stolptyp efter banorna i Bergslagen och Mälardalen..









Längs linjen har jag monterat betongklossar där stolparna skall fästas. Betongfästet är gjort av kapade  styrenplaststrip 3,2*4 mm (6mm höga) där jag borrat ett hål med samma diameter som "fotpinnen" på stolpen, c:a 0,75mm.

Jag borde ha satt dit fästena innan jag lade och målade ballasten, men nu jag fick borra hål efteråt och limma dit fästet och sen täcka upp med ny ballast.
Stolpfästet målas grått.
Själva stolpen byggs också av styrenplaststrips 0,75*0,75mm 60 mm hög.

Distanser mellan stolparna görs av små strips i tre olika tjocklekar för att ge den smala V-formen.

Limmas med passande lim för styrenplast, jag har använt UHU med den långa pipen på flaskan.

För alla mått se ritningen ovan..

Längst ned fästs en metallpinne som skall passa i stolpfästet. I detta fall ~0,75mm mässingstråd.
Samma tjocklek som nedersta distansen.

Mässingstråden fäster jag först provisoriskt med Karlssons Klister, för att senare täcka nedre delen med ett tunt lager epoxi.

Vid tidigare försök med bara lim släppte mässingstråden från plasten ibland vid montage i fästet, men med epoxin blir fästet stabilt.

Stiliserade utliggare

Till de två nedre utliggarna använde jag 0,3 mm pianotråd bockad i 90 respektive 30 graders vinkel vid fästet.

Till den övre tunnare utliggaren hade jag några tunna mässingstrådar från en mångtrådig elkabel som passade.
Det finns säkert tunn mässingstråd att köpa 0,1-0,2mm.

Metalltrådarna limmas med superlim i hålen på isolatorerna

top

Isolatorerna har jag gjort av isoleringen från en skalad tunn brun elkabel (0,28mm2)


Kabeln skalas av så att isoleringen bildar ett rör. Sedan skärs röret i knappt 2 mm långa stumpar.
I det hål som blir efter ledaren monteras utliggarna.



Förra gången jag gjorde stolparna (se bilden ovan)  använde jag  istället runda styrenribbor ~0,5 mm diam.
Dessa borrade jag hål i med en mycket tunn borr och skar sedan upp i 2 mm längder.

Begriper inte hur jag lyckades borra hål i dessa men det gick tydligen.




top

Stolparna målas grå.

Jag har för mig att jag senast använde Humbrol 1, som är en grå matt grundfärg.
Denna gång använde jag Humbrols acrylfärg nr 127 Satin US Ghost Gray

Man kan gärna gå över med en tunn smutsbrun ton för att ge intryck av att stolpen stått längs banan ett bra tag.


Färdig stolpe vid godsmagasinet.
Den är inte nedtonad med brunt.
top

Ett extra ben (även det 0,75*0,75mm)
och en brunmålad tyngd i rundstav (0,4mm) ger en stödstolpe.

Till vänster i profil och till höger på plats på banan
top

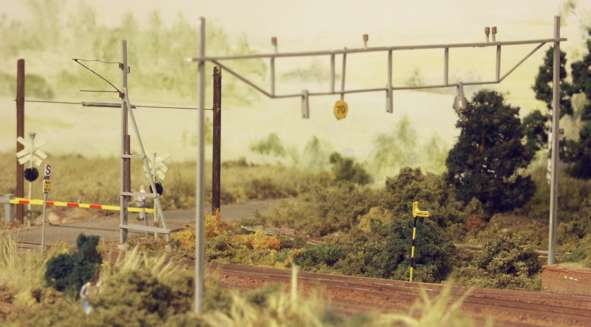

Samma material har använts för att göra kontaktledningsbryggorna.
Dessa är betydligt mer förenklade än stolparna, men i skala N på en stor bangård behövs inte alla detaljer.
Bryggorna är mycket veka, men ändå tillräcklig stabila för att inte bli böjda eller slå sig.
