Ellok Bt  -  TGOJ

sidan uppdaterad:  2008-08-27  Back


Förebild Modell Om bygget av modellen Fler bilder

samtliga foton: Olle Frykmo

Förebild

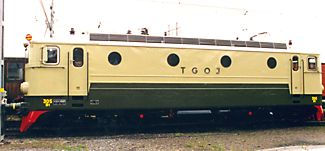

TGOJ - Bt 305.
Här på Grängesbergs lokmuseum, mitten på 1990-talet.
Renoverat och åter målat i orginalfärger.

Loktypen användes både för persontåg och godståg.
Togs ur trafik under 90-talet.


Tillverkningsår: 1954 - 1955
Tillverkare: ASEA / Nohab
Byggt antal för TGOJ: 11




Längd:    14,9 meter
Hjulbas:   3,0 + 7,8 meter
Axelföljd: Bo´Bo´

* Uppgifter från Svenska Lok och Motorvagnar
Modell

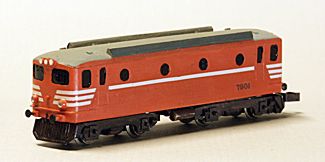

Modell i skala N - orange färgsättning.

Modellen saknar fortfarande strömavtagare och är precis som originalet avställt och inte i trafik på banan.



  top

Om bygget av modellen

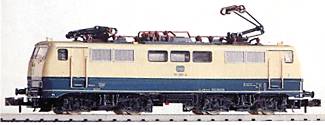

Lämpligt chassie för Bt-loket är Minitrix DB 111






                                   Katalogbild Minitrix89/90

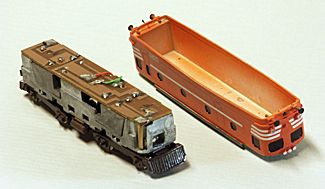

Kåpa:
Kåpan är byggd från scratch med styrenplast.
Sidorna byggda i två lager:
  ett kraftigt inre som stomme 0,75mm.
  ett yttre 0,125mm, slätt med utskurna fönster

Taket är gjort av skiktlimmade styrenskivor som sedan är filade till rätt form

top

Färgsättning:
Målad med färgspruta, Molak och Humbrol färg
  De vita ränderna på den oranga modellen är dekalstrips



top

Fler bilder


Frontvy av Bt 305 på Grängesbergs lokmuseum.
